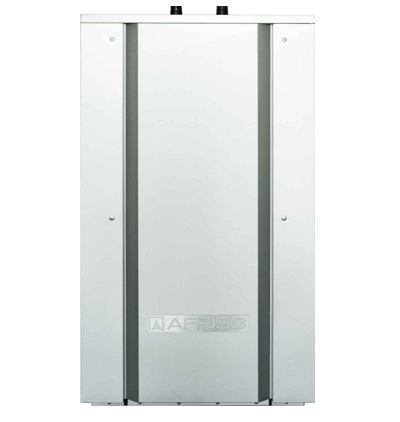

AFRISO ABT 160 BUFOR WOLNOSTOJĄCY 160 L 68 160 00

AFRISO ABT 160 BUFOR WOLNOSTOJĄCY 160 L 6816000

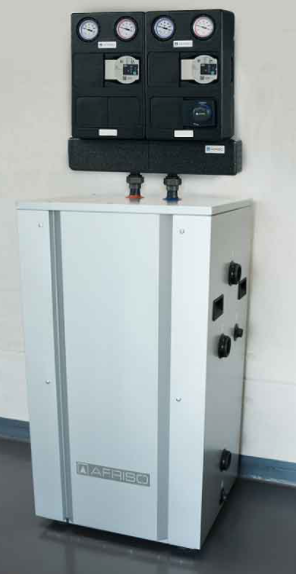

Zbiornik buforowy ABT 160 stanowi bazę prefabrykowanego systemu kotłowni AFRISO. Przeznaczony jest do łączenia różnych źródeł ciepła z instalacją grzewczą.

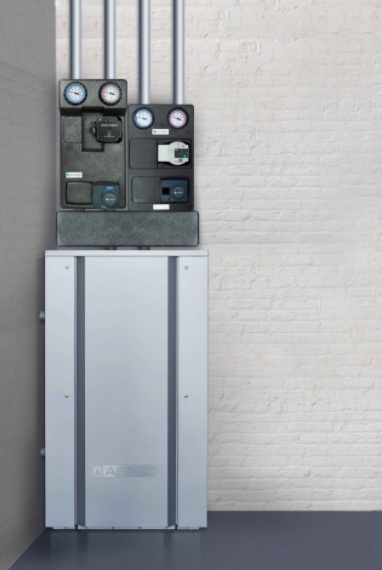

Dzięki ABT 160 można łatwo zbudować niezawodną i estetyczną kotłownię opartą o nowoczesną pompę ciepła lub inne źródła (kocioł na pellet, kominek z płaszczem wodnym itp.). Podłączając rozdzielacze AFRISO KSV 125 i grupy pompowe AFRISO PrimoTherm bezpośrednio po stronie instalacji odbiorczej, można zasilać jeden lub kilka obiegów instalacji podłogowej, grzejnikowej bądź mieszanej.

ABT 160 pozwala na podłączenie jednego lub dwóch źródeł ciepła oraz dodatkowo grzałki elektrycznej. Dzięki odpowiedniej pojemności zapewnia płynną i efektywną pracę całej instalacji. Pełni także funkcję sprzęgła hydraulicznego, stabilizując pracę instalacji i źródeł ciepła. W instalacjach z pompą ciepła gwarantuje zawsze odpowiedni przepływ czynnika przez wymiennik ciepła, a w instalacji z powietrzną pompą ciepła umożliwia również skuteczne odmrażanie parownika.

ABT 160 ma kształt prostopadłościanu, a króćce przyłączeniowe instalacji odbiorczej wyprowadzono do góry — ta unikalna konstrukcja pozwala oszczędzić miejsce w kotłowni. Korpus wykonano ze stali o grubości 4 mm pokrytej powłoką antykorozyjną. Całość została skutecznie zaizolowana, co potwierdza przyznana klasa energetyczna B. Wewnątrz zbiornika znajduje się przegroda, która odpowiada za pożądany warstwowy rozkład temperatury wewnątrz bufora, umożliwiając jednocześnie mieszanie strumieni z zasilania i powrotu.

• maksymalne ciśnienie:3 bar
• przyłącza od strony instalacji:2x R1”, 2x półśrubunki G1½” w komplecie
• maksymalna temperatura medium:90°C
• pojemność:160 l
• przyłącza źródła ciepła 1:2x Rp1½”
• przyłącza źródła ciepła 2:2x Rp1½”
• przyłącze grzałki elektrycznej:Rp1½”

ABT 160 – najważniejsze cechy

• Łączy różne źródła ciepła z instalacją grzewczą.
• Jest akumulatorem energii cieplnej – po jej zgromadzeniu może być wykorzystana, gdy źródło ciepła jest wyłączone.
• Pełni funkcję sprzęgła hydraulicznego – stabilizuje pracę instalacji i źródeł ciepła.
• W instalacji z pompą ciepła gwarantuje odpowiedni przepływ czynnika przez wymiennik ciepła.
• Zapewnia odpowiednią ilość zładu do odmrażania parownika w powietrznych pompach ciepła.
• Przystosowany do bezpośredniego połączenia z rozdzielaczem AFRISO KSV 125 oraz grupami pompowymi PrimoTherm.
• Korpus zbudowany z grubej, 4 mm blachy

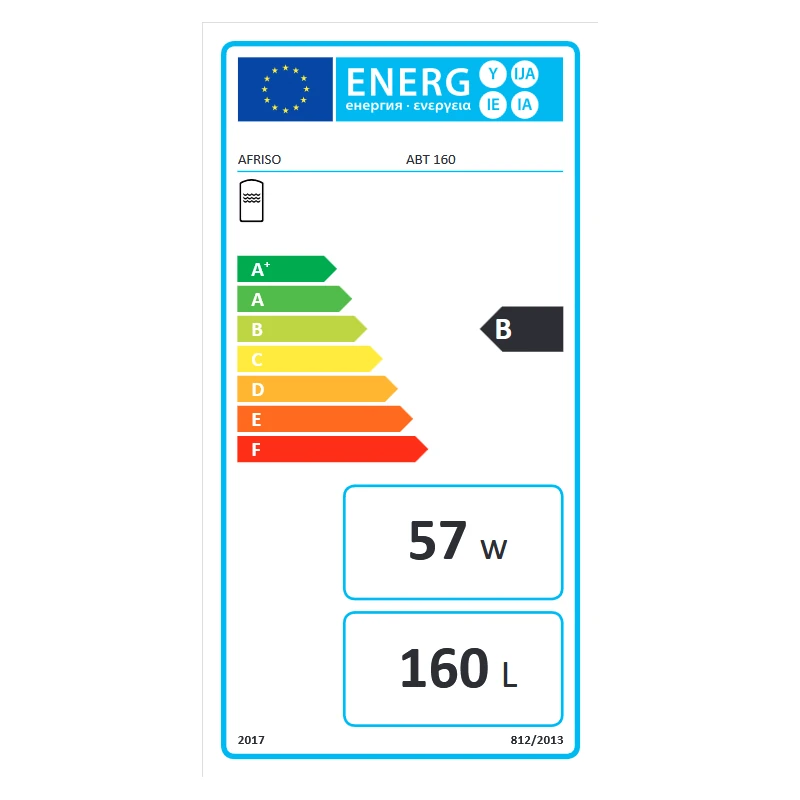

• Skuteczna izolacja cieplna – klasa energetyczna B potwierdza znikome straty ciepła.
• Kompletny zestaw gotowy do montażu – w dostawie znajdują się 2 półśrubunki do łączenia zbiornika z rozdzielaczem KSV 125, tuleja zanurzeniowa, zawór spustowy i korki do zaślepienia niewykorzystanych króćców.

Budowa

ABT 160 – unikalna konstrukcja z przegrodą wewnętrzną

Podłączenie instalacji od góry bufora pozwala zawsze dysponować najwyższą temperaturą uzyskiwaną na źródle ciepła. Ciepło ze źródła ciepła od razu trafia na zasilanie instalacji grzewczej. Niepełna przegroda wewnątrz bufora znacznie ogranicza mieszanie się chłodniejszej wody (z dolnej jego części) z cieplejszą (z górnej jego części). Wspomaga się w ten sposób warstwowy rozkład wody wewnątrz ABT 160. Dzięki temu w górnej części bufora tworzy się warstwa wody o najwyższej dostępnej temperaturze, z której instalacja będzie pobierać ciepło. Bufor ABT został przebadany przez notyfikowane laboratorium pod kątem strat ciepła. Badania wykazały znikome straty ciepła, co zostało potwierdzone przyznaniem klasy efektywności energetycznej B.

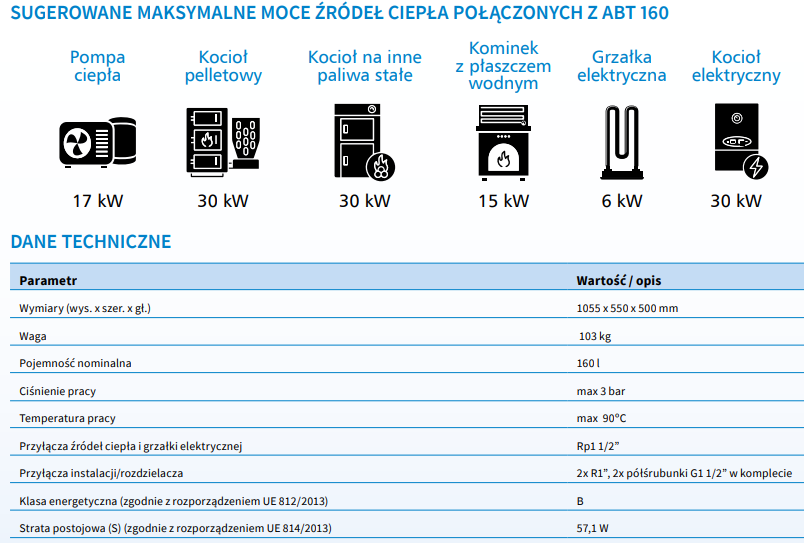

Dane techniczne

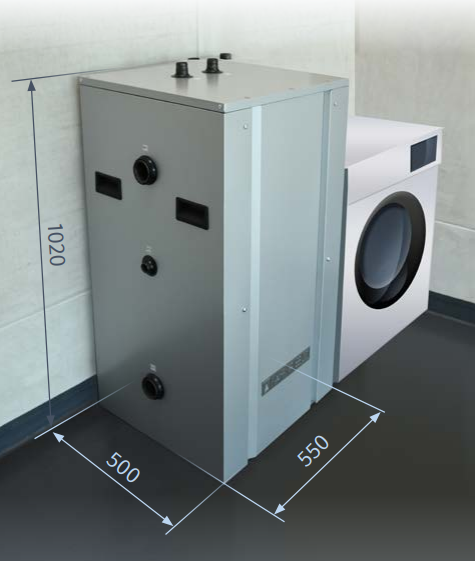

Gabaryty

ABT 160 – zakres dostawy

W skład dostawy zbiornika buforowego ABT 160 wchodzą:

• zbiornik buforowy ABT 160,
• 2 półśrubunki GW1” x nakrętka G6/4”,
• tuleja zanurzeniowa czujnika temperatury 1/2”,
• zawór spustowy 1/2”,
• 3 korki 6/4” do zaślepiania przyłączy źródła ciepła i grzałki elektrycznej,
• 1 korek 1/2” do zaślepiania przyłącza czujnika temperatury,
• instrukcja montażu i użytkowania.

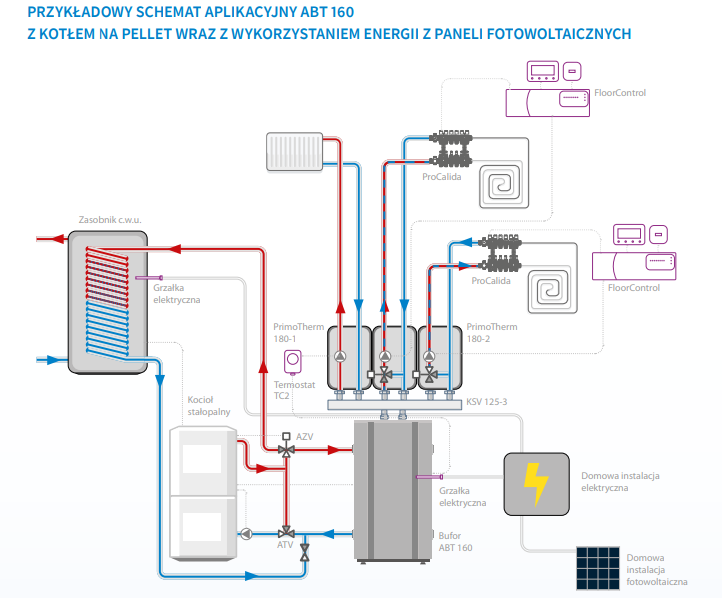

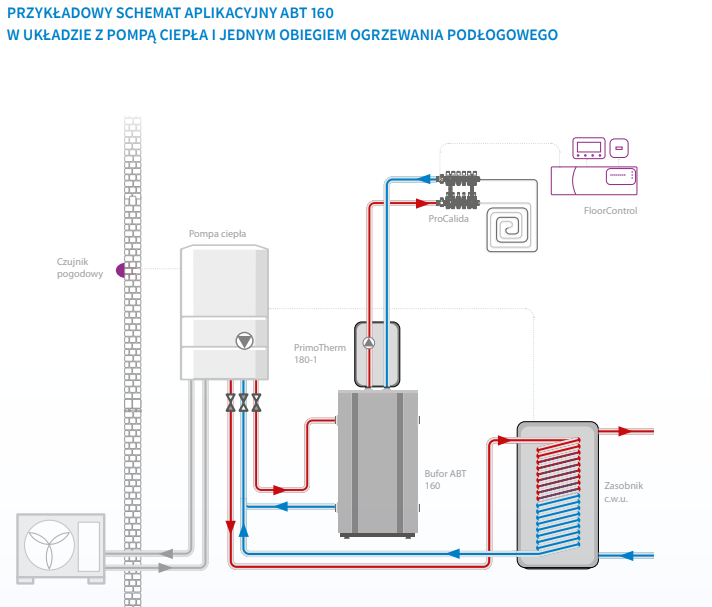

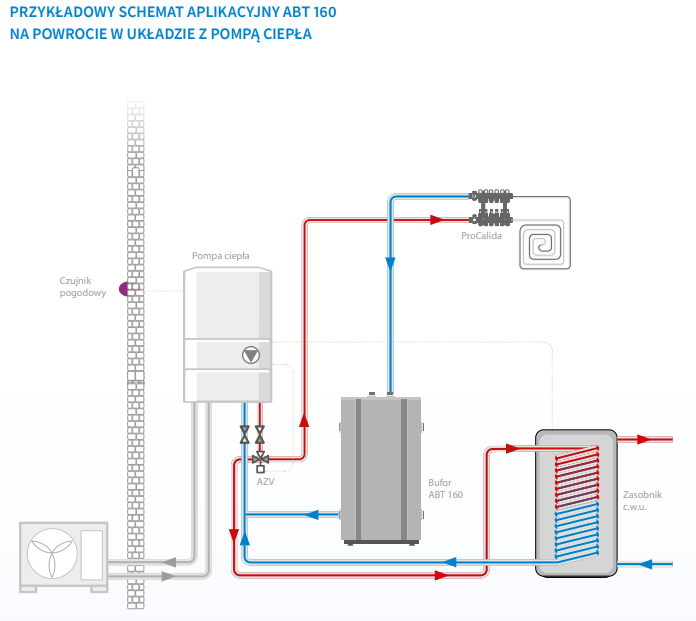

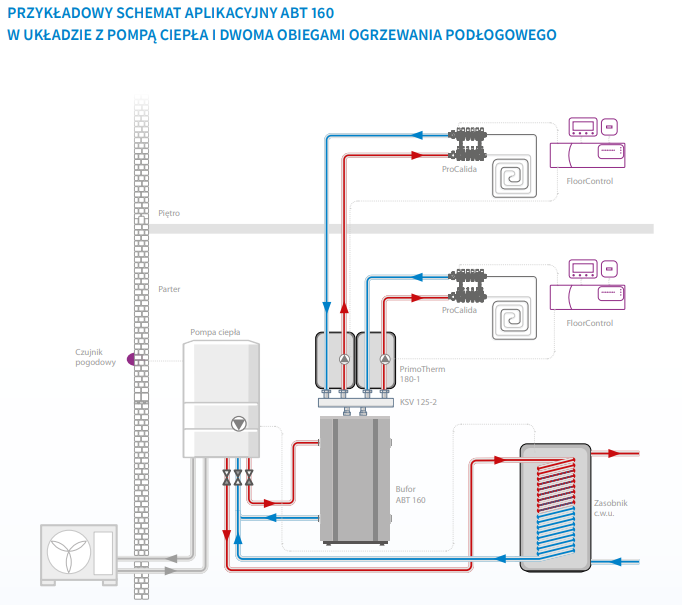

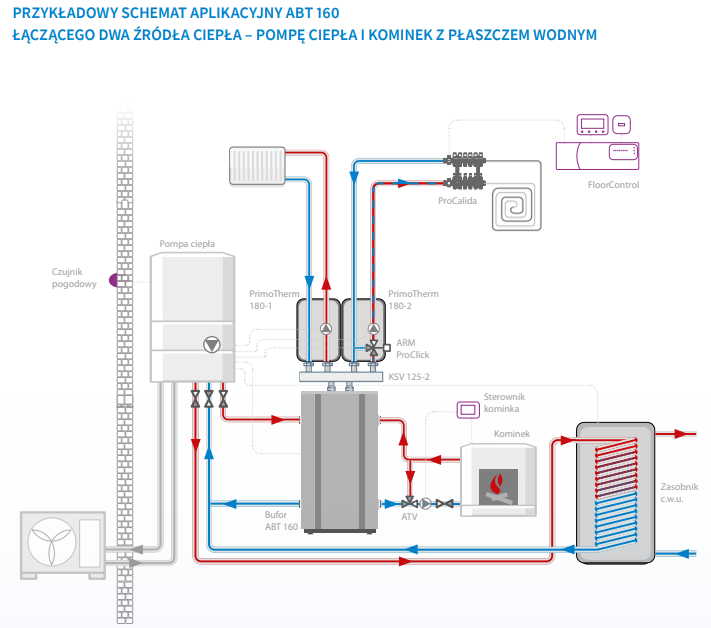

Przykładowe schematy aplikacyjne

Dopuszczenia, atesty, zgodności

Zbiornik buforowy ABT 160 podlega Dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Zbiornik buforowy ABT 160 jest zgodny z rozporządzeniami UE 812/2013 oraz UE 814/2013.
