AF4 – zawór bezpieczeństwa z zaworem zwrotnym do elektrycznych podgrzewaczy c. w. u.
Zawiera: zawór bezpieczeństwa, zawór zwrotny i zawór upustowy umożliwiający obniżenie ciśnienia w zasobniku.

• ciśnienie otwarcia zaworu:6,7 bar
• maksymalna temperatura:110°C
• przyłącza:G¾” x Rp¾”

Zastosowanie

Zawory bezpieczeństwa AF4 oraz AF8 są elementem zabezpieczającym przeznaczonym wyłącznie do elektrycznych podgrzewaczy ciepłej wody użytkowej o maksymalnej temperaturze wody 90°C i ciśnieniu znamionowym 6 bar.

Budowa zaworu

Zawory AF4 i AF8 składają się z trzech elementów wchodzących w skład jednej zwartej i kompaktowej konstrukcji. Elementami tymi są:

• Zawór bezpieczeństwa – otwiera wypływ wody na zewnątrz, gdy ciśnienie w podgrzewaczu wzrośnie ponad 6,7 ± 0,3 bar.
• Zawór zwrotny – zapobiega wypływowi wody z podgrzewacza do instalacji wodnej zasilającej podgrzewacz w razie zaniku ciśnienia w sieci zasilającej. Zawór jest otwarty gdy ciśnienie w podgrzewaczu jest wyższe o 0,2 bar lub więcej.
• Zawór upustowy – otwiera wypływ wody z podgrzewacza do instalacji wodnej zasilającej podgrzewacz, gdy ciśnienie w podgrzewaczu przekroczy o 0,9 ± 0,4 bar ciśnienie zasilające. Dzięki temu ciśnienie wzrastające wraz ze wzrostem temperatury w podgrzewaczu ulega obniżeniu w przypadku, gdy nie zachodzi pobór wody.

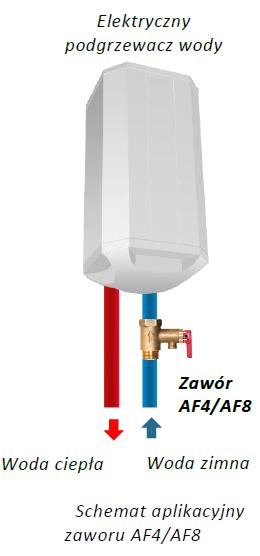

Schemat aplikacyjny

Zawór montować na przewodzie zasilającym podgrzewacz w zimną wodę zgodnie z przedstawionym schematem.

Montaż rury wyrzutowej

Rurę wyrzutową, podłączoną do wylotu zaworu bezpieczeństwa, należy zamontować ze stałym spadkiem i poprowadzić ją do wpustu kanalizacyjnego w bezpiecznym miejscu. Kierunek wypływu cieczy z zaworu bezpieczeństwa oznaczony jest na korpusie zaworu przy pomocy strzałki. Rura wyrzutowa powinna być widoczna i łatwo dostępna. Średnica rury wyrzutowej nie może być mniejsza niż średnica wylotu z zaworu bezpieczeństwa. Rura wyrzutowa nie może być dłuższa niż 2m, przy zastosowaniu maksymalnie dwóch kolan. Na rurze wyrzutowej nie należy montować armatury odcinającej, ani innej utrudniającej wypływ cieczy. W pobliżu wylotu z zaworu bezpieczeństwa zalecamy umieścić dobrze widoczną informację następującej treści: „Podczas pracy instalacji z wylotu zaworu może wypływać ciecz. Ze względów bezpieczeństwa nie blokować wylotu!”

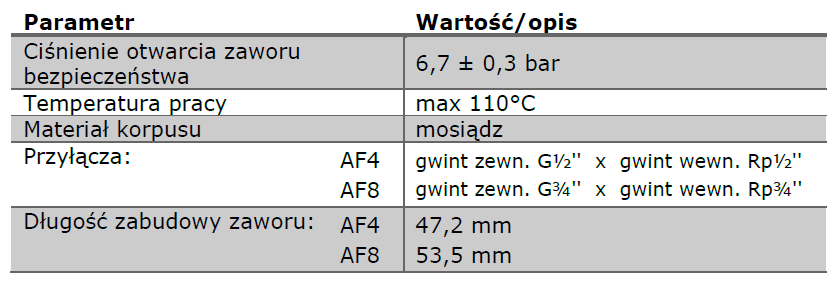

Dane techniczne

Dopuszczenia, certyfikaty i deklaracje zgodności

Zawory AF4 i AF8 podlegają dyrektywie ciśnieniowej PED 97/23/WE i zgodnie z art. 3 p. 3 (dobra praktyka inżynierska) nie są znakowane znakiem CE.
Zawory AF4 i AF8 posiadają atest higieniczny wydany przez Państwowy Zakład Higieny.
