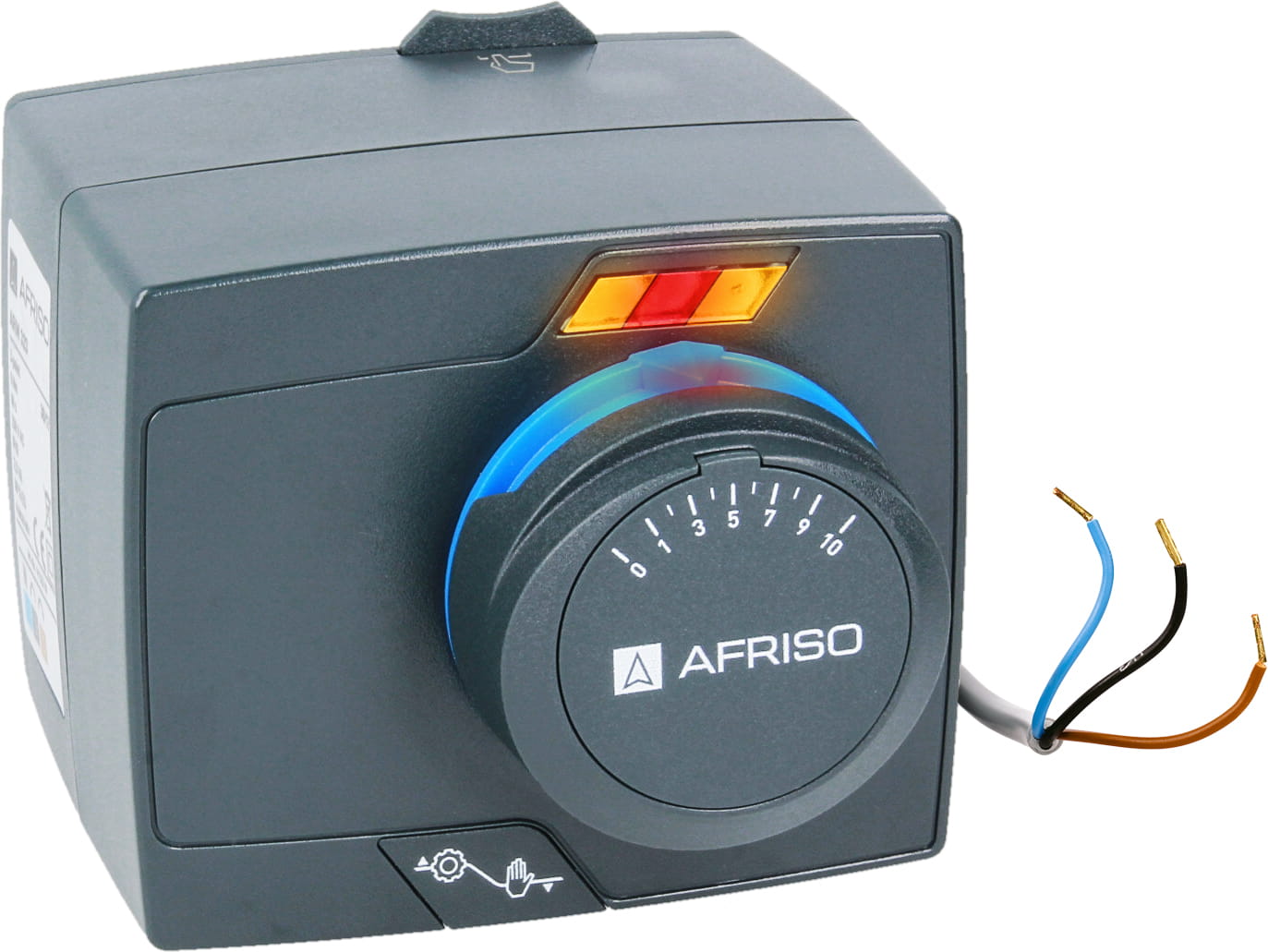

AFRISO ARM 342 PROCLICK SIŁOWNIK ELEKTRYCZNY DO STEROWANIA ZAWORAMI OBROTOWYMI (3-pkt; 60 s; 6 NM; 230 V AC) 14 342 10

AFRISO ARM 342 PROCLICK SIŁOWNIK ELEKTRYCZNY DO STEROWANIA ZAWORAMI OBROTOWYMI (3-pkt; 60 s; 6 NM; 230 V AC) 1434210

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła. Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką. Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.

Dla zaworów w funkcji mieszania stosuje się siłowniki 3-punktowe (SPDT), natomiast jeśli zawór ma działać jako przełączający, wtedy dobieramy siłownik 2-punktowy (SPST).

• napięcie zasilania:24 V AC
• czas obrotu o 90°:120 sekund
• moment obrotowy:6 Nm
• rodzaj sterowania:2-punktowe i 3-punktowe

Zastosowanie

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi. Siłowniki elektryczne ARM ProClick sterowane sygnałem 3-punktowym wykorzystywane są głównie do mieszania strumieni czynnika wzaworze mieszającym, wcelu osiągnięcia zadanej temperatury na wyjściu zzaworu. Jeżeli zawór 3-drogowy ma działać jako przełączający (np. pomiędzy ogrzewaniem grzejnikowym, aładowaniem zasobnika c.w.u.), należy zastosować siłownik ARM ProClick sterowany sygnałem 2-punktowym.

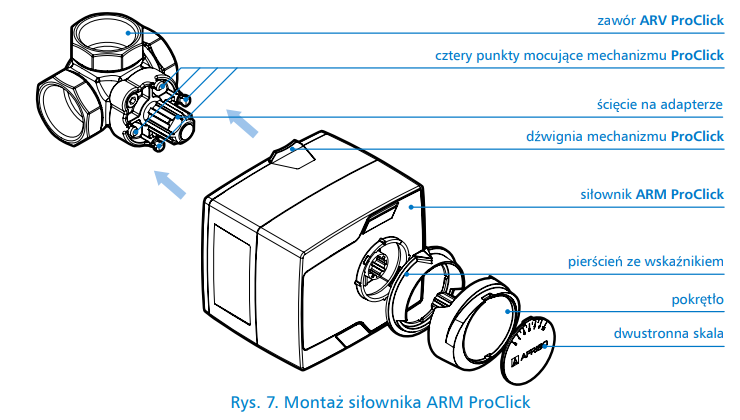

Budowa

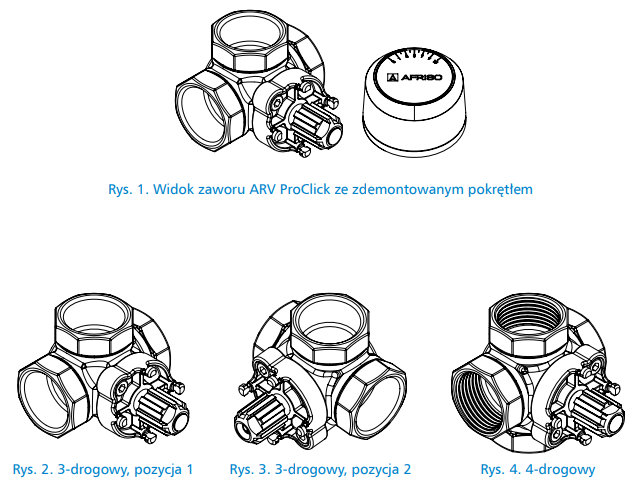

Montaż siłowników ARM na zaworach wielodrogowych ARV

Uwaga!

Siłownik ARM ProClick ustawiony jest fabrycznie na 50% otwarcia (pozycja „5” skali na pokrętle). Aby siłownik prawidłowo zamontować na zaworze, należy zawór mieszający ustawić również na 50% otwarcia.

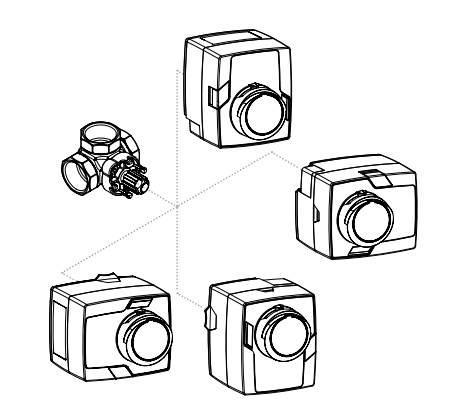

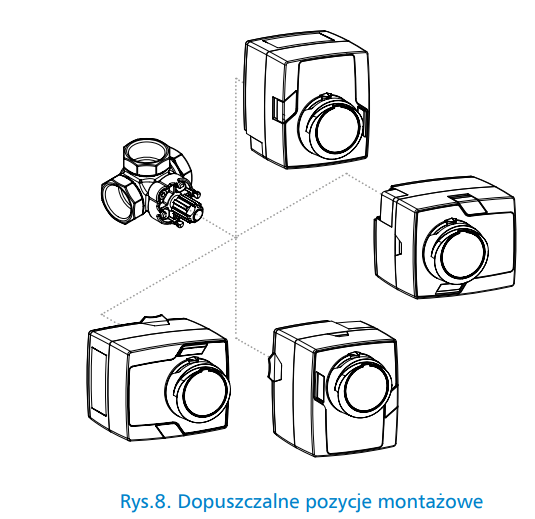

Pozycje montażowe

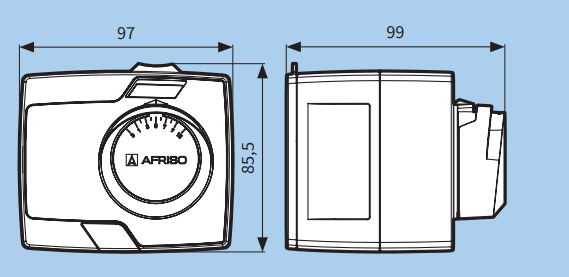

Gabaryty

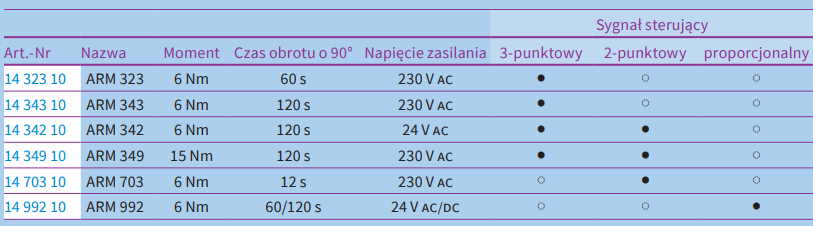

Typoszereg

W ofercie AFRISO znaleźć można siłowniki ze sterowaniem

• tylko 2-pkt – w połączeniu z zaworami trójdrożnymi, mają funkcję przełączającą, dzielącą. Najczęściej wykorzystywane do rozdziału strumieni wody grzewczej na potrzeby C.O lub C.W.U

• tylko 3-pkt – wykorzystywane w układach z zaworami trójdrożnymi oraz czterodrożnymi jako zawory mieszające (mieszacze)

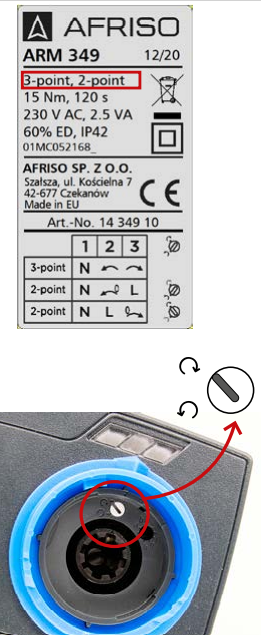

• 2-pkt i 3-pkt 2 w 1 – siłowniki, które poprzez ustawienie pokrętła w odpowiedniej pozycji mogą spełniać funkcję 2 pkt lub 3 pkt.

• proporcjonalnym – sterowane sygnałem proporcjonalnym. Stosuje się je w instalacjach, gdzie wymagane jest bardzo precyzyjne ustawienie temperatury medium za zaworem np. w układach klimatyzacyjnych lub wody lodowej. Rzadziej stosowane w instalacjach C.O.

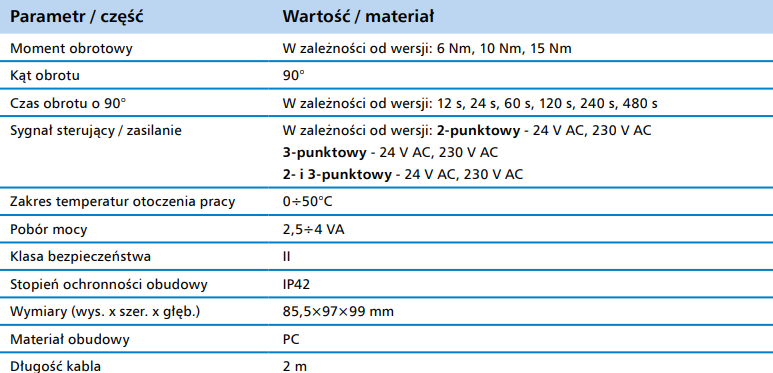

Dane techniczne

Przykładowe schematy aplikacyjne

Dopuszczenia i certyfikaty

Siłowniki elektryczne ARM ProClick zgodne są z dyrektywami unijnymi dotyczącymi: sprzętu elektrycznego niskiego napięcia LVD (2014/35/UE), kompatybilności elektromagnetycznej EMC (2014/30/UE), ograniczenia użycia substancji niebezpiecznych RoHS (2011/65/UE). Siłowniki elektryczne ARM ProClick zgodne są także z normami: EN 60730-1, EN 60730-2-14.
