AFRISO ATM 561 ZESTAW – TERMOSTATYCZNY ZAWÓR MIESZAJĄCY + ŚRUBUNKI PRZYŁĄCZENIOWE (mieszanie boczne, DN20 G1″; 20 C – 43 C; Kvs = 2,5) 12 561 44

AFRISO ATM 561 ZESTAW – TERMOSTATYCZNY ZAWÓR MIESZAJĄCY + ŚRUBUNKI PRZYŁĄCZENIOWE (mieszanie boczne, DN20 G1″; 20 C – 43 C; Kvs = 2,5) 1256144

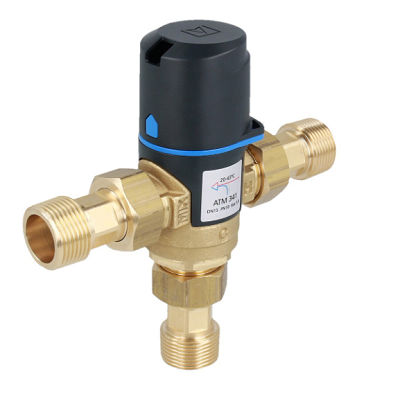

Zestaw ATM 561 wraz z kompletem śrubunków – termostatyczny zawór mieszający przeznaczony do regulacji temperatury w domowych instalacjach ciepłej wody użytkowej oraz centralnego ogrzewania. Posiada funkcję „bez oparzeń”.

Zawory termostatyczne mieszające ATM powinny być stosowane wszędzie tam, gdzie niezbędna jest ochrona przed poparzeniem oraz wskazana jest szybka reakcja na zmiany temperatury i ciśnienia wody. Zawory ATM umożliwiają bezpieczne przegrzewanie wody w zasobnikach c.w.u. w celu ochrony przed bakteriami Legionelli, bez narażania użytkowników na poparzenie. Funkcja „bez oparzeń” powoduje zablokowanie dopływu wody ciepłej w wypadku awarii dopływu wody zimnej. W instalacjach grzewczych, np. ogrzewania podłogowego zawory ATM mogą zastępować rozbudowane i kosztowne układy regulacji. Pod plastikową pokrywką, chroniącą przed przypadkową zmianą nastawy, znajduje się pokrętło do ustawienia temperatury wody zmieszanej. Zawory termostatyczne ATM podczas pracy nie wymagają czynności konserwacyjnych i mogą być montowane w dowolnej pozycji. Przeznaczone są do pracy z czystą wodą lub wodą zawierającą maksymalnie 50% glikolu. Wykonane są z mosiądzu DZR.

• DN:20
• Kvs:2,5 m³/h
• przyłącze:R1″
• maksymalna temperatura:90°C
• maksymalne ciśnienie:10 bar
• zakres regulacji temperatury:20 ÷ 43°C

Zastosowanie

Termostatyczne zawory mieszające ATM przeznaczone są do regulacji temperatury poprzez zmieszanie dwóch strumieni wody w taki sposób, aby woda na wyjściu miała stałą zadaną temperaturę. Doskonale sprawdzają się w instalacjach ciepłej wody użytkowej oraz instalacjach ogrzewania podłogowego. Oto najważniejsze zastosowania zaworów termostatycznych ATM:

• regulacja cyrkulacji C.W.U

Szczególnie zalecanymi termostatycznymi zaworami mieszającymi doinstalacji c.w.u. są zaworyATMo zakresie regulacji temperatury 35÷60°C. Pozwalają one nautrzymanie komfortowej temperatury c.w.u. jak również umożliwiają dezynfekcję termiczną instalacji.

• regulacja temperatury w instalacjach z kolektorami słonecznymi

1 – ASK – grupa bezpieczeństwa zasobnika C.W.U

2 – Primosol – grupa pompowa dwudrogowa solarna

3 – Odpowietrznik automatyczny do instalacji solarnych

4 – ATM – zawór termostatyczny

5 – ASK – szybkozłącze do podłączenia naczynia przeponowego

• zabezpieczenie przed oparzeniem w instalacjach C.W.U. Utrzymanie stałej temperatury w punktach poboru

Termostatyczne zawory mieszające ATM posiadają możliwość regulacji temperatury ciepłej wody użytkowej. Dodatkowo wyposażone zostały wfunkcję „bez oparzeń”. Powoduje ona zablokowanie dopływu wody ciepłej wwypadku awarii dopływu wody zimnej. Do użytku winstalacjach ciepłej wody użytkowej zalecane, są zawory termostatyczne ozakresie nastawy 30÷65ºC.

• regulacja (ograniczenie) temperatury zasilania w instalacjach ogrzewania płaszczyznowego

Jednym znajpopularniejszych rozwiązań dosterowania temperaturą wody zasilającej obiegi ogrzewania płaszczyznowego, jest zastosowanie termostatycznych zaworów mieszających. Umożliwiają one włatwy sposób nastawę wymaganej temperatury nazasilaniu. Rozwiązanie tego typu nie wymaga żadnego dodatkowego zasilania, awszelkie korekty temperatur wykonywane są wsposób automatyczny. Do użytku winstalacjach ogrzewania podłogowego zalecane, są zawory termostatyczne ozakresie nastawy 20÷43°C.

• utrzymanieróżnych temperatur w punktach poboru

Termostatyczne zawory mieszające ATM, za zadanie mają utrzymanie stałej temperatury nazasilaniu. Jeżeli wpunkcie centralnym chcemy regulować temperaturą wody wkażdym zpunktów poboru, wówczas montujemy zawór ATM tuż za zasobnikiem c.w.u.

Jeżeli natomiast, wkilku punktach czerpalnych wymagane są różne temperatury, np. pod prysznicem, umywalkach zczujnikami lub przyciskiem, wówczas przed każdym zpunktów lub przed każdą strefą otej samej temperaturze wody, montujemy termostatyczny zawór mieszający ATM.

Stosując zawory ATM, wyposażone fabrycznie wfunkcję „bez poparzeń”, zabezpieczamy każdy punkt czerpalny zosobna przed poparzeniem użytkownika.

Znakomitym rozwiązaniem regulującym temperaturę C.W.U w poszczególnych punktach poboru jest zastosowanie gotowego zestawu z zaworem przeciwoparzeniowymATM 112:

• zawór ATM 112
• wąż przyłączeniowy
• trójnik
• sitko
• komplet uszczelek

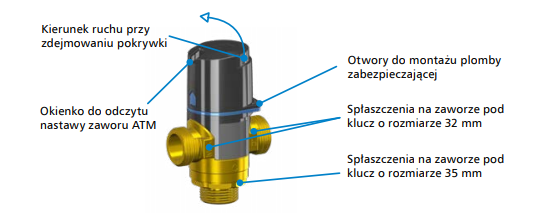

Budowa zaworu ATM

Montaż zaworu ATM – schematy aplikacyjne

Gabaryty

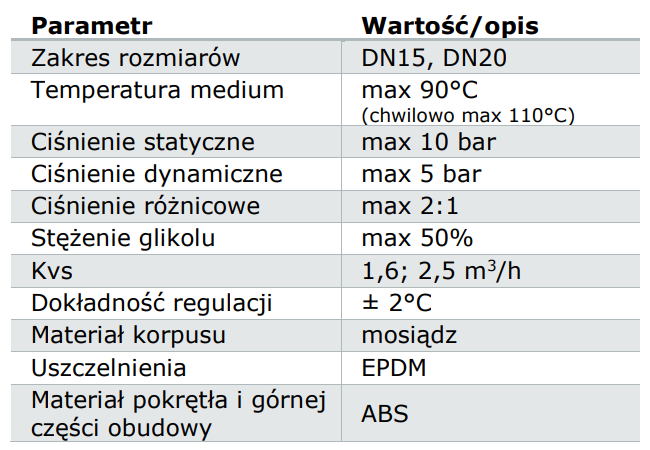

Specyfikacja techniczna

Orientacyjny dobór wielkości zaworu ATM do instalacji podłogowej

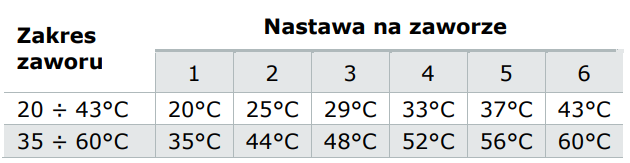

Ze względu natemperatury pracyinstalacji ogrzewania podłogowego zalecamy termostatyczne zawory mieszające ATM zzakresami regulacji temperatury 20 ÷ 43°C. Utrzymywanie teperatury zasilania instalacji ogrzewania podłogowego wtym zakresie ma kluczowe znaczenie dlaoptymalnego komfortu użytkowników zpunktu widzenia fizjologii człowieka. Dlatego nie zaleca się zwiększania maksymalnych temperatur zasilania powyżej 38°C (nastawa „5” nazaworze ATM).

Ze względu narozmiardobór termostatycznych zaworów mieszających ATM winstalacji ogrzewania podłogowego powinien zostać poprzedzony stosownymi obliczeniami uwzględniającymi warunki hydrauliczne konkretnej instalacji. Można jednak posłużyć się pewnymi oszacowanymi wartościami wynikającymi zpraktyki orazdużych uproszczeń obliczeń hydraulicznych. Taki dobór określa maksymalne długości rury instalacji podłogowej wyrażonej wmetrach bieżących dlajakich możemy zastosować dany zawór. Wtabeli poniżej zawarto odpowiedniedla poszczególnych zaworów ATM długości rury instalacyjnej wyrażonej wmetrach bieżących orazpowierzchnie ogrzewanej podłogi wmetrach kwadratowych.

Należy pamiętać, żeprzeliczenie długości rur natypowe odpowiadające impowierzchnie podłogi jest kolejnym dużym uproszczeniem, aco za tym idzie dobór wg powyższej tabeli powinien być dokonywany wpierwszej kolejności napodstawie długości rur. Wybór zaworu ATM napodstawie powierzchni podłogi powinien być wykonywany jedynie, gdy nie mamy informacji odługości rur. Wynika tozuśrednień typowych rozstawów rur orazlokalnych zagęszczeń winstalacjach ogrzewania podłogowego.

Zaznaczamy również, żenawet dobór napodstawie długości rur nie jest doborem dokładnym. Przedstawiane maksymalne długości rur dladanego zaworu mogą odbiegać odrzeczywistych warunków konkretnej instalacji ze względu naczynniki takie jak np. rodzaj stosowanej rury lub jej średnica.

Wartości szacunkowe wtabeli powyżej określone zostały dlaΔT = 5 K nainstalacji ogrzewania podłogowego.

Dopuszczenia i certyfikaty

Termostatyczne zawory mieszające ATM podlegają Dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Termostatyczne zawory mieszające ATM posiadają atest higieniczny wydany przez NIZP-PZH.
