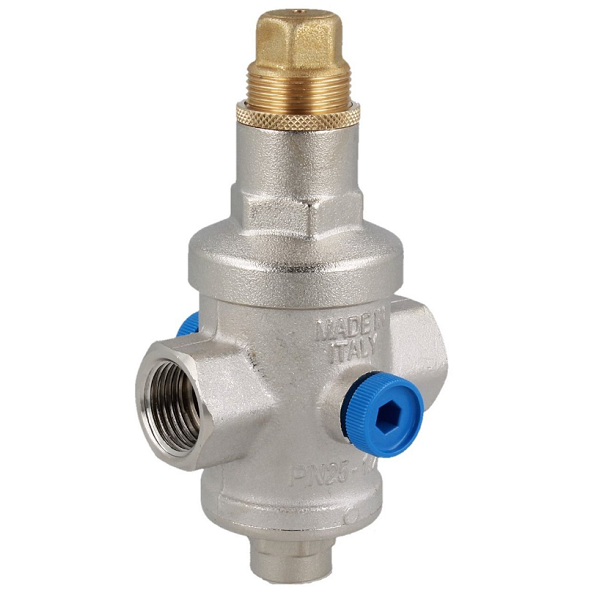

AFRISO BPR REDUKTOR CIŚNIENIA DN15 GW 1/2″ 0,5-5 BAR 90 401 00

AFRISO BPR REDUKTOR CIŚNIENIA DN15 GW 1/2″ 0,5-5 BAR 90 401 00

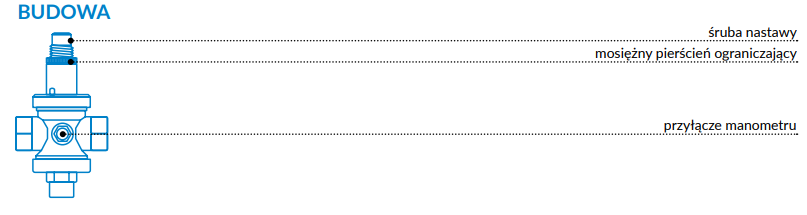

Reduktory ciśnienia BPR posiadają przyłącza do manometru po obu stronach korpusu, dzięki czemu mogą być stosowane w rożnych położeniach w instalacji. Za pomocą śruby nastawczej dokonuje się regulacji ciśnienia wyjściowego. Obracając śrubę nastawy zgodnie z ruchem wskazówek zegara podnosimy ciśnienie za reduktorem. Przeciwnie do ruchu wskazówek zegara obniżamy ciśnienie za reduktorem. Fabrycznie, każdy z reduktorów ustawiony jest na wartość ciśnienia wyjściowego 3 bar. Za pomocą mosiężnego pierścienia ograniczającego blokujemy nastawę. Na korpusie reduktorów znajduje się strzałka wskazująca kierunek przepływu medium.

Zastosowanie

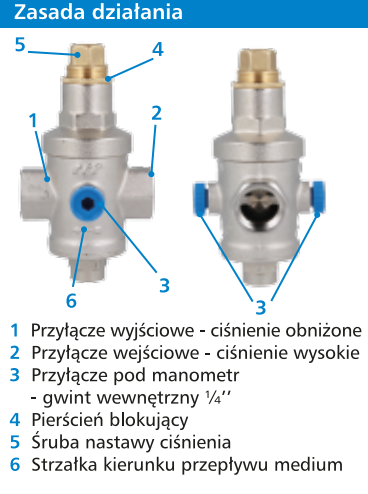

Reduktory ciśnienia wody BPR przeznaczone są do obniżenia ciśnienia wyjściowego wody do wartości ustawionej. Szczególnie zalecane w instalacjach wody użytkowej do obniżenia wysokiego ciśnienia wodociągowego do wartości bezpiecznej – ok. 3 bar.Reduktory ciśnienia BPR posiadają przyłącza pod manometr (3) po obu stronach korpusu, dzięki czemu mogą być stosowane w różnych położeniach w instalacji. Za pomocą śruby nastawy (1) dokonuje się regulacji ciśnienia wyjściowego. Kręcąc zgodnie z ruchem wskazówek zegara podnosimy ciśnienie za reduktorem. Przeciwnie do ruchu wskazówek zegara obniżamy ciśnienie za reduktorem. Fabrycznie, każdy z reduktorów ustawiony jest na wartość ciśnienia wyjściowego 3 bar. Za pomocą mosiężnego pierścienia (2) ograniczającego blokujemy nastawę. Na korpusie reduktorów znajduje się strzałka wskazująca kierunek przepływu medium. Dla prawidłowej nastawy ciśnienia wyjściowego, zalecany jest montaż manometru do odczytu wartości ciśnienia ustawionego na wylocie zaworu.

Zakres dostawy

Dopuszczenia i certyfikaty

Reduktory ciśnienia wody BPR podlegają dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Posiadają atest higieniczny wydany przez NIZP-PZH.

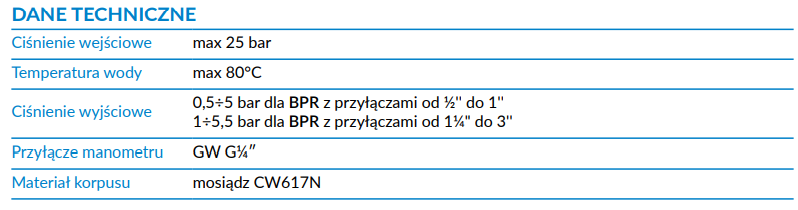

Parametry

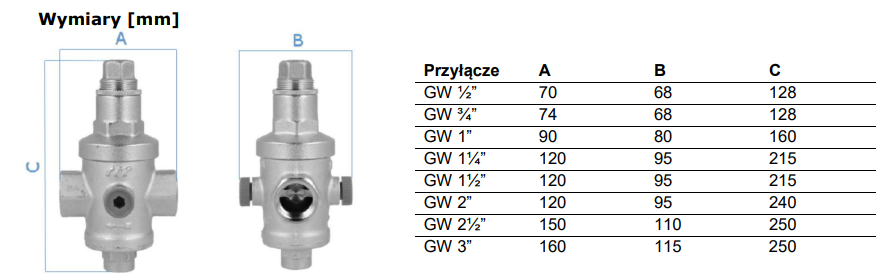

Gabaryty
