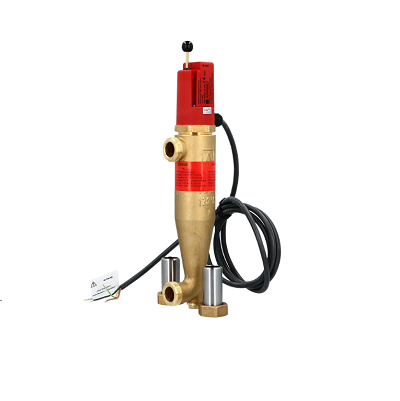

WMS WP 6 z blokadą – elektromechaniczny czujnik niskiego poziomu wody. Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 przeznaczony jest wyłącznie do zabezpieczania kotłów pracujących w zamkniętych instalacjach grzewczych przed przegrzaniem, do którego może dojść wskutek nadmiernego obniżenia poziomu wody w instalacji. Zgodnie z normą PN-EN 12828 zabezpieczone w ten sposób muszą być instalacje o mocy powyżej 300 kW, jednak rozwiązanie to jest zalecane również dla instalacji o mniejszych mocach.
ZASTOSOWANIE

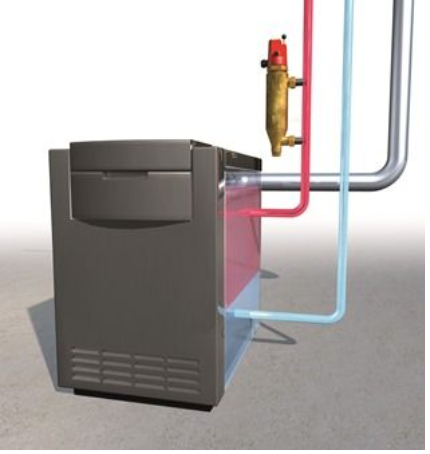

Elektromechaniczny czujnik niskiego poziomu wodyWMS WP6służy dozabezpieczenia kotłów przed przegrzaniem, naskutek nadmiernego obniżenia poziomu wody winstalacji. Po obniżeniu się poziomu wody winstalacji pływak urządzenia znajdujący się wmosiężnym korpusie opada iwyłącza palnik kotła. Wg PN-EN 12828 czujniki niskiego poziomu wody powinny być stosowane winstalacjach zamkniętych omocy powyżej 300 kW. Ich stosowanie zalecane jest również winstalacjach omocach mniejszych.Sondę czujnika niskiego poziomu wodyWMS WP6montujemy naprzewodzie zasilającym instalację, ok 100 mm powyżej górnej części płaszcza wodnego kotła. Urządzenie powinno być zamontowane przed armaturą regulacyjną orazodcinającą.

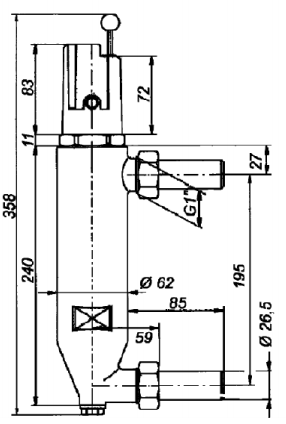

Gabaryty

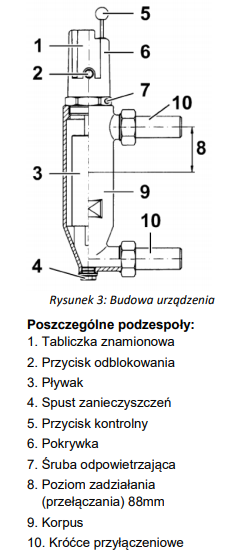

Budowa czujnika niskiego poziomu wody WMS-WP6
Montaż

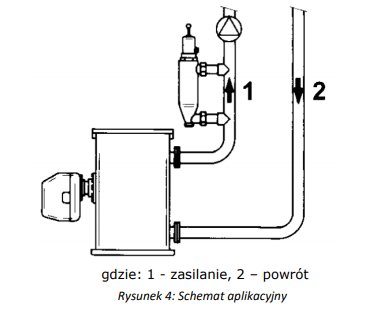

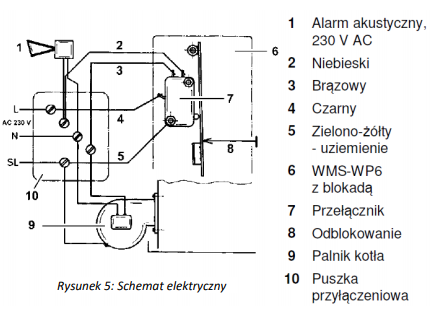

WMS-WP6 dostępny jest w dwóch wersjach: z ręcznym kasowaniem blokady poprzez przycisk w górnej części (nr kat. 42 300) lub bez ręcznego kasowania blokady (nr kat. 42 305). W przypadku wersji bez kasowania blokady, układ odblokowania urządzenia należy wykonać samodzielnie zgodnie ze schematem – Rysunek 5. Elektromechaniczny czujnik niskiego poziomu wody WMS-WP6 do montażu w pozycji pionowej. W celu przyspawania, należy odłączyć króćce od czujnika. Urządzenie należy montować zgodnie ze schematem aplikacyjnym – Rysunek 4. Urządzenie lokalizować tak aby poziom zadziałania znajdował się 10cm powyżej najwyższej części kotła. Podłączenie elektryczne wykonać zgodnie ze schematem – Rysunek 5.
Dane techniczne
Dopuszczenia, certyfikaty i deklaracje zgodności
Elektromechaniczny czujnik niskiego poziomu wody WMS-WP6 został przetestowany przez VdTÜV – nr badania typu: TÜV.HWB.07-232. Urządzenie jest zgodne z VDE, a także dyrektywami unijnymi dotyczącymi kompatybilności elektromagnetycznej EMC (89/336/EWG i 92/31/EWG), dyrektywami unijnymi dotyczącymi sprzętu elektrycznego niskiego napięcia LVD (73/23/EWG i 93/68/EWG) oraz dyrektywą ciśnieniowa PED 97/23/EWG.
| Maksymalna temperatura (°C) | 120 |
| Maksymalne ciśnienie (bar) | 10 |
| Materiał korpusu | mosiądz |
| Rodzaj przyłączy | króćce do spawania DN20 |
| Zintegrowany reset ręczny | tak |
| Kod producenta | 42 300 |
| Producent | AFRISO |
