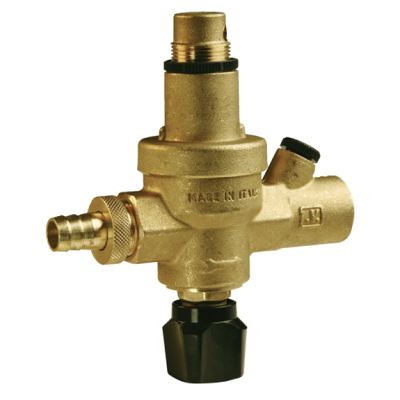

AFRISO FA ZAWÓR DO AUTOMATYCZNEGO NAPEŁNIANIA INSTALACJI Z PRZYŁĄCZEM DO MANOMETRU DN15 1/2″ GZ 42405
FA – zawór do automatycznego napełniania instalacji grzewczej z ogranicznikiem ciśnienia, zaworem zwrotnym i odcinającym
- przyłącze:½” GW
- maksymalna temperatura:90°C
- ciśnienie maks. na wejściu:10 bar
- ciśnienie na wyjściu:ustawiane od 0,5 ÷ 3,0 bar
- manometr:miejsce na manometr ¼”
- Do automatycznego napełniania instalacji
- Max ciśnienie napełniania ustawiane 0,5÷3 bar
- Posiada zawór odcinający
- Zapobiega powrotnemu przepływowi wody z instalacji grzewczej do instalacji wody sieciowej
- Możliwość stosowania w systemach otwartych i zamkniętych
Zastosowanie
Zawór do napełniania FA/FAM z ogranicznikiem ciśnienia, zaworem zwrotnym i odcinającym znajduje zastosowanie w instalacjach grzewczych systemu otwartego i zamkniętego. Jest on trwale połączony z instalacją grzewczą, natomiast połączenie z instalacją wody sieciowej musi być wykonane wężem giętkim. W instalacjach zamkniętych zaopatrzonych w automatyczne odpowietrzniki (np. AN 77710) zawór FA/FAM może być wykorzystany do automatycznego napełniania dzięki wbudowanemu ogranicznikowi ciśnienia oraz zaworowi zwrotnemu, który zapobiega powrotnemu przepływowi wody z instalacji grzewczej do instalacji wody sieciowej. Sytuacja taka może zaistnieć w przypadku, gdy ciśnienie wody w instalacji sieciowej jest niższe od ciśnienia w instalacji grzewczej.
Budowa

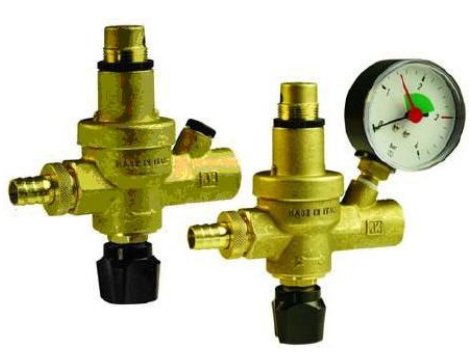

Zawór FA/FAM składają się z tulei przyłączeniowej, ogranicznika ciśnienia, zaworu zwrotnego i manometru (tylko zawór FAM), a także przyłącza do węża giętkiego. Poszczególne elementy wykonawcze zaworu są proste w obsłudze i konserwacji. Obudowa, elementy wewnętrzne i śrubunki wykonane są z mosiądzu. Wszystkie elementy uszczelniające wykonano z tworzywa sztucznego odpornego na temperaturę i starzenie. Sprężyna ogranicznika ciśnienia wykonana jest ze stali zabezpieczonej przed korozją. Sprężynę zaworu zwrotnego oraz sitko zabezpieczające przed zanieczyszczeniami wykonano ze stali nierdzewnej. Zawór FAM wyposażony jest w manometr 0 ÷ 4 bar.
Zasada działania
Ciśnienie wyjściowe zaworu napełniania instalacji powinno być nastawione o 0,2 ÷ 0,5 bar powyżej ciśnienia statycznego w instalacji. Nastawę ciśnienia dokonujemy pokrętłem nastawczym w górnej części urządzenia, po uprzednim zluzowaniu śruby blokującej. Dokręcając pokrętło w prawo zwiększamy ciśnienie, w lewo zmniejszamy. W celu napełnienia instalacji należy otworzyć zawór odcinający obracając pokrętło w dolnej części urządzenia. W czasie napełniania, po osiągnięciu nastawionego ciśnienia zawór ogranicznika zamyka się samoczynnie, zapobiegając nadmiernemu wzrostowi ciśnienia i otwarciu zaworu bezpieczeństwa.
Montaż
Przed instalacją zaworu należy starannie przepłukać instalację. Zawór do napełniania FA/FAM montuje się na stałe w najniższym punkcie instalacji, zgodnie z kierunkiem przepływu oznaczonym strzałką. Połączenie z instalacją wody sieciowej powinno być wykonane przy pomocy węża giętkiego. Po napełnieniu lub dopełnieniu instalacji połączenie wężem należy usunąć.

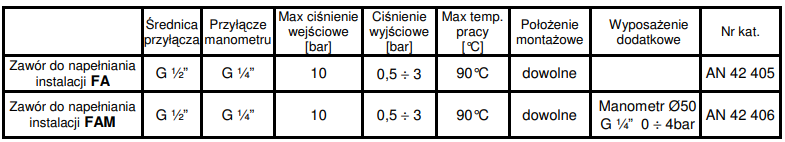

Parametry
