AFRISO KSG MAGNUM GRUPA BEZPIECZEŃSTWA KOTŁA DN32 5/4” 350 KW W IZOLACJI 77 628 (zawór bezp.; odpowietrznik automat.; manometr)

AFRISO KSG MAGNUM GRUPA BEZPIECZEŃSTWA KOTŁA DN32 5/4” 350 KW W IZOLACJI 77 628 (zawór bezp.; odpowietrznik automat.; manometr)

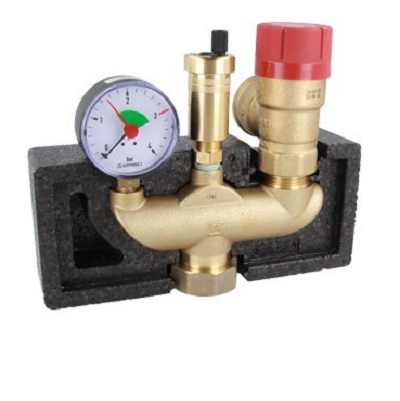

KSG magnum z izolacją – grupa bezpieczeństwa kotła przeznaczona do zamkniętych instalacji grzewczych. Łatwy montaż przez zastosowanie gotowego zespołu o sprawdzonej fabrycznie szczelności. Korpus grupy bezpieczeństwa wykonany jako mosiężny odlew bez łączeń. Odpowietrznik wyposażony w zawór montażowy, ułatwiający wymianę bez potrzeby opróżniania instalacji. Efektywne odpowietrzanie dzięki podwyższeniu złącza dla odpowietrznika. Izolacja termiczna zapewnia jednocześnie ochronę w transporcie i estetyczny wygląd.

• przyłącze:GW G1 ½”
• zawór bezpieczeństwa:Rp1 ¼” x Rp1 ½”
• manometr:0 ÷ 4 bar, ø63, G⅜” rad
• odpowietrznik automatyczny:12 bar
• temperatura pracy:do 120°C
• maksymalna moc instalacji wg TUV:350 kW

ZASTOSOWANIE

Grupy bezpieczeństwa kotła KSG magnum przeznaczone są do zabezpieczenia instalacji przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz odpowietrzenia instalacji pracujących w układzie zamkniętym. Grupy bezpieczeństwa przeznaczone są do pracy w instalacjach gdzie wymagany jest zawór bezpieczeństwa 3 bar a moc instalacji nie przekracza wartości podanych w tabelach na stronie 2. Grupy bezpieczeństwa kotła KSG magnum można stosować w instalacjach gdzie czynnikiem grzewczym jest roztwór wody i glikolu o maksymalnym stężeniu glikolu nie większym niż 50%. Każde inne zastosowanie jest zabronione!

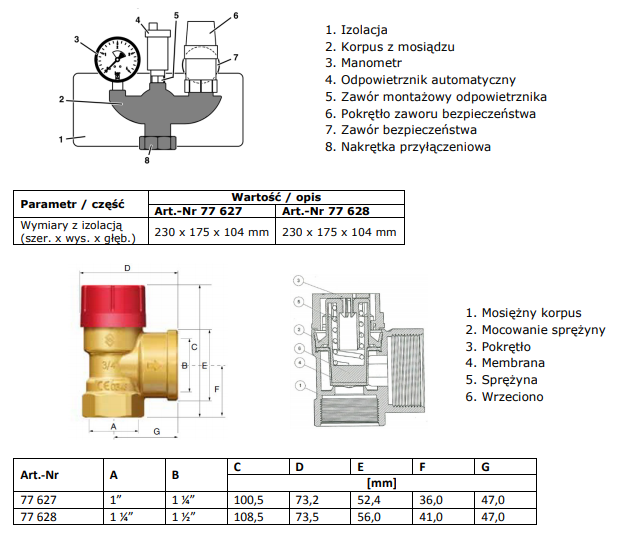

Gabaryty

Montaż

Grupę bezpieczeństwa KSG magnum należy montować w możliwie małej odległości od kotła, ponad jego górnym poziomem. Pomiędzy kotłem a grupą bezpieczeństwa nie mogą się znajdować zawory odcinające ani zwrotne. Grupę bezpieczeństwa zamontować w pozycji pionowej tak, aby manometr był widoczny. W przeciwnym wypadku urządzenie nie będzie działać poprawnie. Grupa nie może być poddana działaniu zbyt wysokiej temperatury, np. podczas spawania lub lutowania, dlatego należy ją zamontować dopiero po wykonaniu tych prac. Przed montażem grupy należy dokładnie przepłukać instalację. Pokrętło zaworu bezpieczeństwa umożliwia kontrolę poprawności działania zaworu przy ciśnieniu niższym niż ciśnienie otwarcia. Konstrukcja zaworu uniemożliwia zmianę ciśnienia otwarcia. Odpowietrznik automatyczny należy zdemontować z grupy bezpieczeństwa przed napełnianiem instalacji. Odpowietrznik automatyczny zamontować dopiero po napełnieniu instalacji.

Dane techniczne

Dopuszczenia, certyfikaty i deklaracje zgodności

Membranowy zawór bezpieczeństwa AFRISO typu MS, który zamontowano w grupach KSG i KSG mini został przebadany przez TȔV Rheinland, posiada deklarację CE potwierdzającą zgodność z dyrektywą ciśnieniową PED 97/23/EC oraz Certyfikat Badania Typu nr 373/CW/001/05 wydany przez Urząd Dozoru Technicznego.
