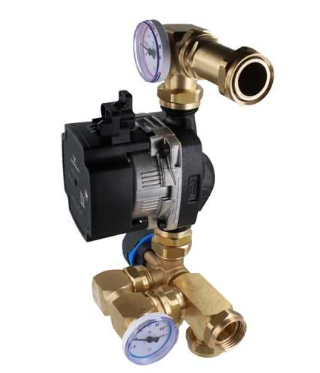

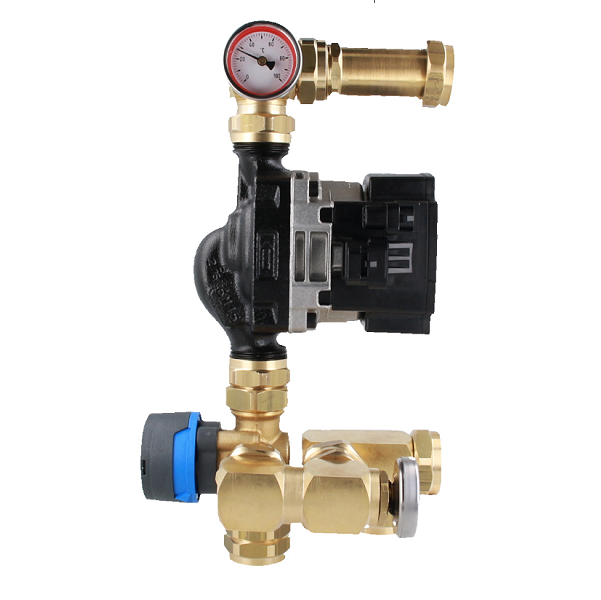

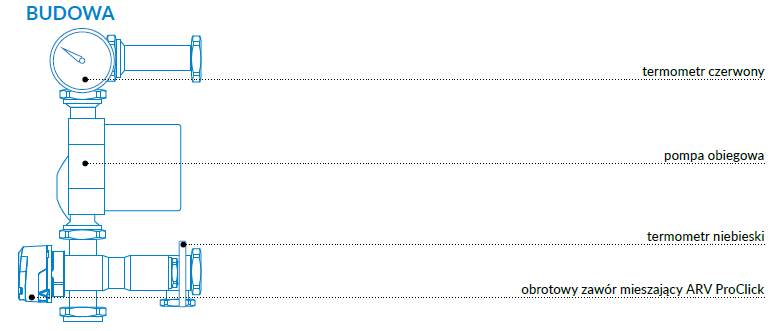

Moduł mieszający BRU składa się z:

• obrotowego zaworu mieszającego ARV 362 ProClick,
• pompy obiegowej,
• dwóch termometrów
• mosiężnych elementów łączących.

Moduł mieszający BRU należy połączyć z instalacją grzewczą po stronie źródła ciepła za pomocą dwóch nakrętek GW G1″. Zalecamy użycie zaworów odcinających kulowych do połączenia modułu z instalacją. Do rozdzielacza moduł przykręcany jest również przy użyciu nakrętek GW G1″. Rozdzielacze AFRISOBasic wyposażone są już w komplet nypli z uszczelnieniem do łatwego podłączenia modułu mieszającego. W zestawie z modułem BRU znajdują się dwa wieszaki o rozstawie 220 mm, dzięki którym moduł pasuje na każdy rozdzielacz mosiężny o profilu C7.

Zastosowanie

Moduł mieszający BRU do ogrzewania podłogowego z zaworem ARV ProClick został zaprojektowany jako łącznik pomiędzy instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogowego). Służy do przygotowania czynnika o odpowiedniej temperaturze, który następnie będzie tłoczony do pętli grzewczych rozdzielacza. Stopniem zmieszania czynnika na wyjściu z modułu można sterować ręcznie, przy użyciu pokrętła zaworu mieszającego. Zalecamy jednak użycie zestawu (str. > 32) składającego się z regulatora pogodowego BWC 310 oraz siłownika ARM ProClick, dzięki któremu zautomatyzujemy proces regulacji temperatury w zależności od temperatury zewnętrznej. Moduł może być wykorzystywany w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 18.

Zakres dostawy

Zasada działania

Czynnik grzewczy doprowadzony ze źródła ciepła wpływa do obrotowego zaworu mieszającego ARV ProClick. Miesza się w odpowiedniej proporcji zgodnie ze wskazaniem na skali zaworu z czynnikiem płynącym z belki powrotnej rozdzielacza. Czynnik grzewczy wypływa przez przyłącze zaworu dzięki pompie obiegowej i tłoczony jest do belki zasilającej rozdzielacza. Napływ czynnika grzewczego do zaworu ARV ProClick ze źródła ciepła, równoważony jest przez taką samą ilość odpływającego czynnika przez powrót do źródła ciepła, który zlokalizowany jest w trójniku, pod niebieskim termometrem.

Dopuszczenia i certyfikaty

Moduł mieszający BRU podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Produkt został oznakowany znakiem budowlanym B, w myśl krajowych przepisów. Pompa obiegowa, znajdująca się na wyposażeniu produktu, posiada deklarację zgodności, która dostępna jest na stronie internetowej producenta.

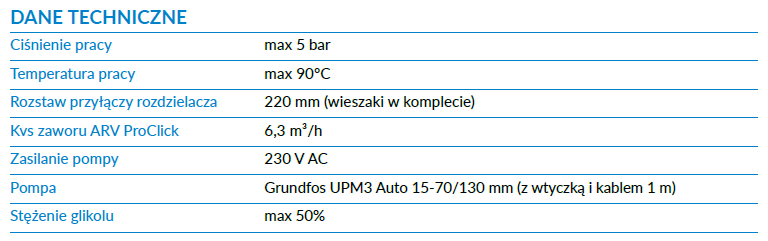

Parametry
