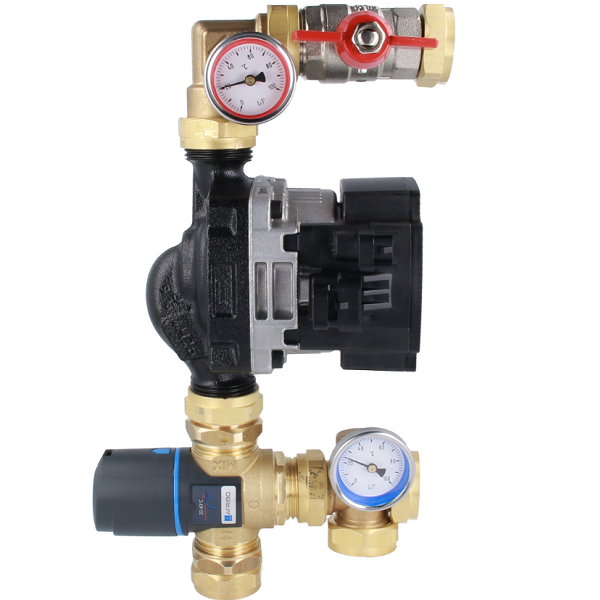

AFRISO MODUŁ MIESZAJĄCY BTU DO OGRZ. PODŁOGOWEGO Z ZAWOREM TERMOSTATYCZNYM ATM ORAZ POMPĄ GRUNDFOSS UPM3 AUTO 9050110 (Kvs = 2,5 m3/h; 65 – 95 m2 powierzchni ogrzewanej)

AFRISO MODUŁ MIESZAJĄCY BTU DO OGRZ. PODŁOGOWEGO Z ZAWOREM TERMOSTATYCZNYM ATM ORAZ POMPĄ GRUNDFOSS UPM3 AUTO (Kvs = 2,5 m3/h) 90 501 10

Moduł mieszający BTU służy jako łącznik między instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogówki):

• Przygotowuje czynnik o odpowiedniej temperaturze, a następnie tłoczy do pętli grzewczych rozdzielacza,
• Wyposażony jest w zawór mieszający ATM 561, do którego nie trzeba podłączać żadnego regulatora lub zasilania elektrycznego,
• Moduł mieszający BTU może być wykorzystywany i montowany od razu w szafce z rozdzielaczem,
• Moduły BTU mogą być wykorzystywane w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 12,
• W zestawie z modułem BTU znajdują się dwa wieszaki o rozstawie 220 mm, dzięki czemu moduł pasuje na każdy rozdzielacz mosiężny o profilu C7.

Zastosowanie

Moduły mieszające BTU zostały zaprojektowane jako łącznik pomiędzy instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogowego). Służą do przygotowania czynnika o odpowiedniej temperaturze i tłoczenia go do pętli grzewczych rozdzielacza. Moduły mogą być wykorzystywane w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 12.

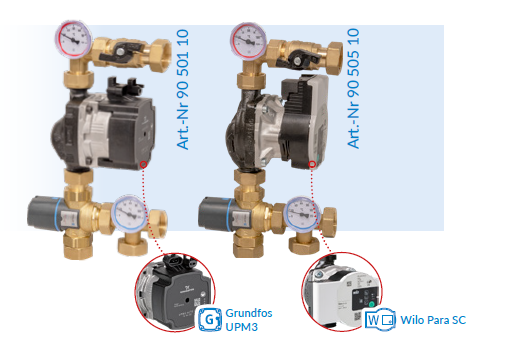

Zakres dostawy

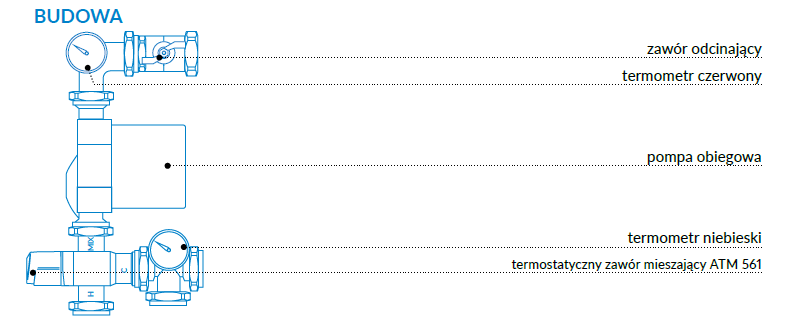

Zasada działania

Czynnik grzewczy doprowadzony ze źródła ciepła wpływa do zaworu mieszającego ATM przez przyłącze Hi miesza się w odpowiedniej proporcji z czynnikiem płynącym z belki powrotnej rozdzielacza na przyłączeC zaworu. Czynnik grzewczy wyciągany jest przez przyłącze MIX zaworu dzięki pompie obiegowej i tłoczonydo belki zasilającej rozdzielacza. Napływ czynnika grzewczego przez przyłącze H zaworu ATM ze źródła ciepła,równoważony jest przez taką samą ilość odpływającego czynnika przez powrót do źródła ciepła, któryzlokalizowany jest w trójniku pod niebieskim termometrem.

Dopuszczenia i certyfikaty
Moduły mieszające BTU podlegają dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Produkty zostały oznakowane znakiem budowlanym B, w myśl krajowych przepisów. Pompa obiegowa, znajdująca się na wyposażeniu produktu, posiada deklarację zgodności, która dostępna jest na stronie internetowej producenta.

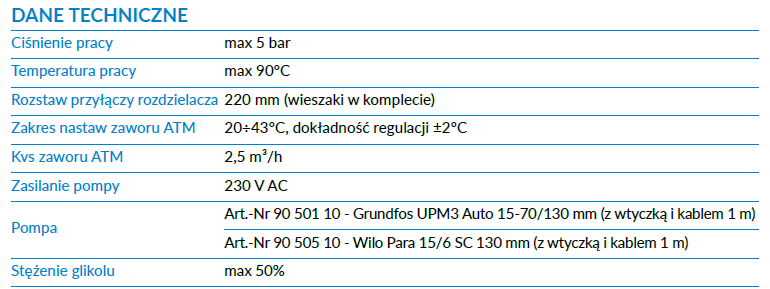

Parametry

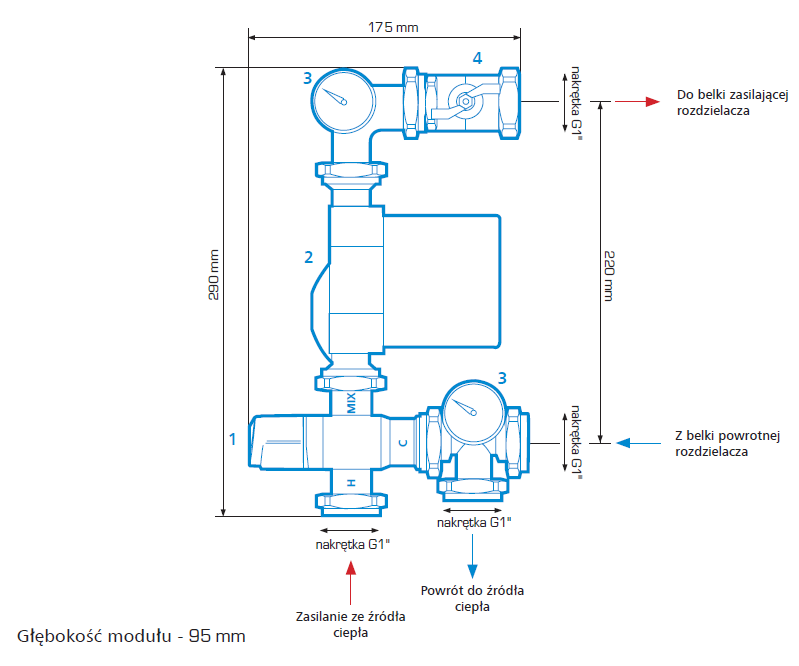

Gabaryty
