43,14 zł
Dostawa na terenie Polski realizowana jest bezpłatnie, niezależnie od wielkości zamówienia. W przypadku dostaw na terenie Europy koszt transportu wynosi 370 zł, a szczegóły realizacji ustalane są indywidualnie.
Oferujemy przejrzyste i elastyczne warunki płatności, dostosowane do potrzeb klientów biznesowych. Dostępne formy płatności oraz terminy realizacji ustalane są indywidualnie. Zapewniamy sprawną logistykę, bezpieczne pakowanie oraz terminową dostawę towarów, co pozwala na ciągłość realizacji projektów budowlanych i instalacyjnych.

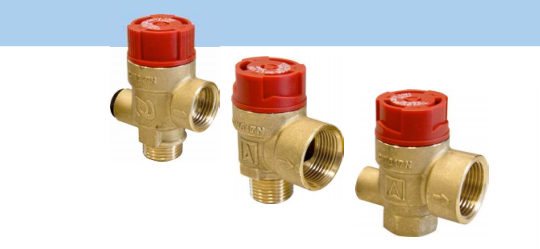

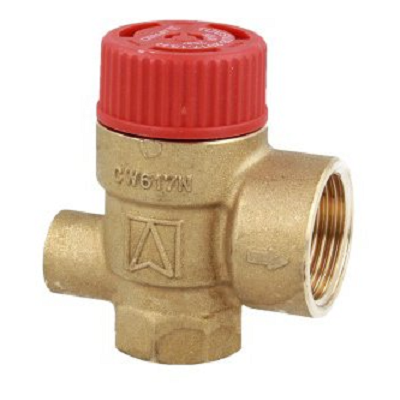

MS – zawór bezpieczeństwa do instalacji grzewczych (pokrętło czerwone). Zawory bezpieczeństwa służą do zabezpieczenia urządzenia przed nadmiernym wzrostem ciśnienia w instalacji.
ZASTOSOWANIE
Membranowe zawory bezpieczeństwa MS przeznaczone są wyłącznie do zabezpieczenia instalacji grzewczych zgodnych z PN-EN 12828 przed nadmiernym wzrostem ciśnienia, w których wykorzystano następujące media:
Maksymalna moc grzewcza instalacji, która może zostać zabezpieczona przez zawór, zależna jest od średnicy wlotu zaworu i ciśnienia otwarcia.
Montaż
Przed montażem zaworu bezpieczeństwa należy dokładnie przepłukać instalację. Zanieczyszczenia takie jak konopie, opiłki metalu mogą powodować nieprawidłowe działanie zaworu. Zawór bezpieczeństwa nie może być poddany działaniu zbyt wysokiej temperatury, np. podczas spawania lub lutowania. Zawór bezpieczeństwa należy zamontować dopiero po wykonaniu tych prac. Należy pamiętać, że zawór bezpieczeństwa powinien być zainstalowany wtakim miejscu, aby odizolować go od wpływu otoczenia (ujemna temperatura, wpływ czynników atmosferycznych). Zawór bezpieczeństwa należy zamontować wmiejscu przewidzianym przez producenta źródła ciepła. Jeżeli producent urządzenia nie przewidział montażu zaworu bezpieczeństwa bezpośrednio na urządzeniu, zawór bezpieczeństwa należy zamontować w pobliżu źródła ciepła na przewodzie zasilającym. Rura łącząca instalację zzaworem bezpieczeństwa powinna mieć średnicę nie mniejszą niż średnica wlotu zaworu. Pomiędzy instalacją, azaworem bezpieczeństwa nie wolno montować armatury odcinającej, ani innej zmniejszającej przepływ cieczy zinstalacji do zaworu bezpieczeństwa. Strzałka znajdująca się na wylocie zaworu bezpieczeństwa musi być zgodna zkierunkiem przepływu cieczy – zinstalacji przez zawór bezpieczeństwa do rury wyrzutowej. Zawór bezpieczeństwa przykręcić do rury połączeniowej zsiłą max 18 Nm. Przykręcenie zaworu ze zbyt dużą siła może spowodować powstanie odkształceń, co wrezultacie może doprowadzić do przecieku inieprawidłowej pracy zaworu bezpieczeństwa.
Montaż rury wyrzutowej
Rurę wyrzutową, podłączoną do wylotu zaworu bezpieczeństwa, należy zamontować ze stałym spadkiem i poprowadzić ją do wpustu kanalizacyjnego w bezpiecznym miejscu. Kierunek wypływu cieczy z zaworu bezpieczeństwa oznaczony jest na korpusie zaworu przy pomocy strzałki. Rura wyrzutowa powinna być widoczna i łatwo dostępna. Średnica rury wyrzutowej nie może być mniejsza niż średnica wylotu z zaworu bezpieczeństwa. Rura wyrzutowa nie może być dłuższa niż 2m, przy zastosowaniu maksymalnie dwóch kolan. Na rurze wyrzutowej nie należy montować armatury odcinającej, ani innej utrudniającej wypływ cieczy. W pobliżu wylotu z zaworu bezpieczeństwa zalecamy umieścić dobrze widoczną informację następującej treści: „Podczas pracy instalacji z wylotu zaworu może wypływać ciecz. Ze względów bezpieczeństwa nie blokować wylotu!”
Eksploatacja
Podczas kontroli poprawności działania zaworu należy zachować szczególną ostrożność, gdyż z wylotu zaworu może wypływać gorąca ciecz. Podczas pracy instalacji, ze względów bezpieczeństwa, ciecz musi mieć możliwość swobodnego wypływu z zaworu poprzez rurę wyrzutową. Nie zamykać wylotu zaworu bezpieczeństwa oraz wylotu rury wyrzutowej. Wyłączenie z eksploatacji, złomowanie Zawory bezpieczeństwa MS AFRISO zbudowane są z materiałów, które można poddać recyklingowi.

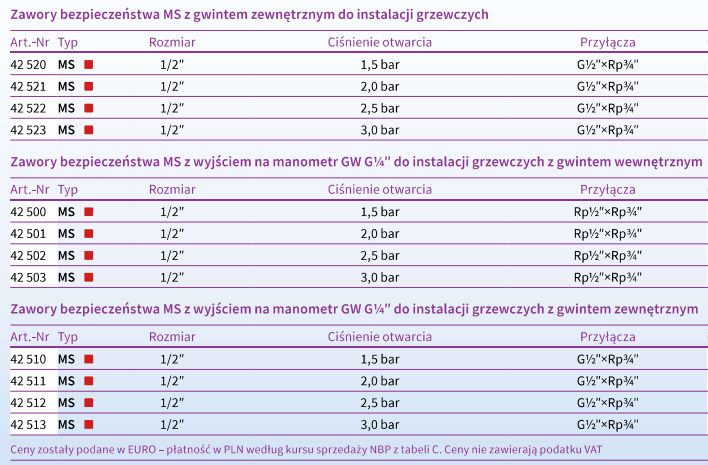

Parametry
Dopuszczenia, certyfikaty i deklaracje zgodności
Membranowe zawory bezpieczeństwa MS zgodne są z dyrektywą ciśnieniową PED 2014/68/ UE. Posiadają także oznakowanie TÜV oraz Certyfikat Badania Typu wydany przez Urząd Dozoru Technicznego.
| Przeznaczenie | Instalacje C.O |
| Ciśnienie otwarcia zaworu (bar) | 1,5 |
| Przyłącza (cal) | ½ GW x ¾ GW |
| Gwarancja (lata) | 3 |
| Kod producenta | 42 500 |
| Producent | AFRISO |
