AFRISO ODPOWIETRZNIK AUTOMATYCZNY PIONOWY DN10 3/8″ GZ Z AQUASTOP 77 710 10

AFRISO ODPOWIETRZNIK AUTOMATYCZNY PIONOWY DN10 3/8″ GZ Z AQUASTOP 7771010

Odpowietrznik automatyczny PrimoVent ⅜” z Aquastop, bez zaworu stopowego.Nowe odpowietrzniki automatyczne PrimoVent ⅜” z Aquastop przeznaczone są do usuwania powietrza z zamkniętych instalacji grzewczych zgodnych z normą PN-EN 12828. Podczas spuszczania medium z instalacji odpowietrzniki automatyczne działają jako zawory napowietrzające.

• przyłącze:G⅜”
• maksymalna temperatura:110°C
• maksymalne ciśnienie:12 bar

Zastosowanie

Odpowietrzniki pionowe AFRISO PrimoVent zAquastop stale iautomatycznie usuwają powietrze zinstalacji grzewczych i chłodniczych, pomagając wten sposób uniknąć korozji oraz występowania powietrza wukładach.Odpowietrznik automatyczny PrimoVent zbudowany jest zmosiężnego korpusu oraz elementów wewnętrznych wykonanych ztworzyw sztucznych. Wśrodku korpusu odpowietrznika zamontowany jest polimerowy pływak, który połączony jest zmechanizmem otwierającym wypływ powietrza przez zawór powietrzny. Na szczycie odpowietrznika automatycznego znajduje się nakrętka zaworu powietrznego. System Aquastop dodatkowo zabezpiecza przed wyciekiem wody zinstalacji wwypadku, gdyby zawór powietrzny stracił szczelność, np. wskutek silnego zabrudzenia. System Aquastop zbudowany jest woparciu ouszczelki umieszczone wnakrętce zaworu powietrznego.

Budowa

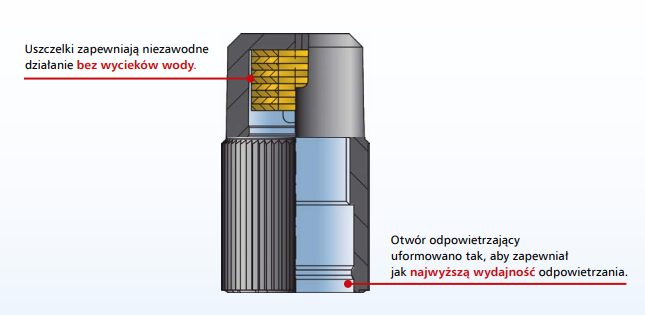

System Aquastop

Wnajnowszej odsłonie odpowietrznik automatyczny został wyposażony wsystem Aquastop dodatkowo zabezpieczający przed wyciekiem wody zinstalacji wwypadku, gdyby otwór wentylacyjny odpowietrznika stracił szczelność, np. wskutek zabrudzenia. System Aquastop zbudowany jest ze specjalnych uszczelek, które wwyniku nasiąknięcia wodą zpotencjalnego wycieku zwiększają swoją objętość. Skutkuje to zamknięciem zaworu powietrznego odpowietrznika, zanim dojdzie do wydostania się wody.Nowa, ulepszona konstrukcja zapewnia pewniejsze oraz szybsze odpowietrzanie. Dodatkowo zwiększona została odporność na drobne zabrudzenia, które mogą znajdować się winstalacji.

Zasada działania

W środku korpusu odpowietrznika zamontowany jest pływak, który połączony jest z dźwignią. Jeżeli w instalacji nie ma powietrza (wysoki poziom medium w odpowietrzniku), pływak znajduje się w górnym położeniu, a dźwignia zamyka otwór wentylacyjny w pokrywce odpowietrznika. Jeżeli w instalacji pojawi się powietrze, zbiera się ono w odpowietrzniku. Poziom medium w odpowietrzniku obniża się i pływak opada w dół. Jednocześnie pływak pociąga za sobą dźwignię i otwiera otwór wentylacyjny. Powietrze wydostaje się na zewnątrz. Gdy powietrze zostanie usunięte, poziom medium wzrośnie i pływak podniesie się, dociskając dźwignię do otworu wentylacyjnego, zamykając go.

Montaż i uruchomienie

Odpowietrznik należy zamontować pionowo w najwyższym punkcie instalacji oraz we wszystkich miejscach, gdzie istnieje ryzyko jej zapowietrzenia. Przed montażem odpowietrznika instalacja musi zostać starannie wypłukana w celu usunięcia zanieczyszczeń oraz wstępnie napełniona medium. Jeśli wraz z odpowietrznikiem dostarczony jest zawór stopowy, wkręcić go za pomocą klucza i dokręcić. Gwint pomiędzy przyłączem instalacji, a zaworem stopowym (odcinającym) należy uszczelnić właściwym uszczelnieniem (np. PTFE). Odpowietrznik automatyczny w zawór stopowy (odcinający) należy wkręcić ręką bez użycia dodatkowych narzędzi. Szczelność połączenia zapewnia uszczelka o-ring znajdująca się na przyłączu odpowietrznika. Po montażu odpowietrznika usunie on automatycznie z instalacji pozostałe powietrze.

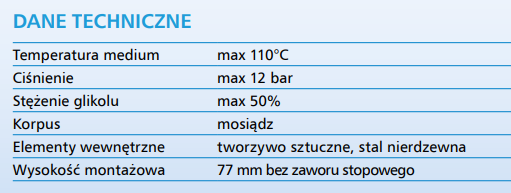

Parametry

Gabaryty
