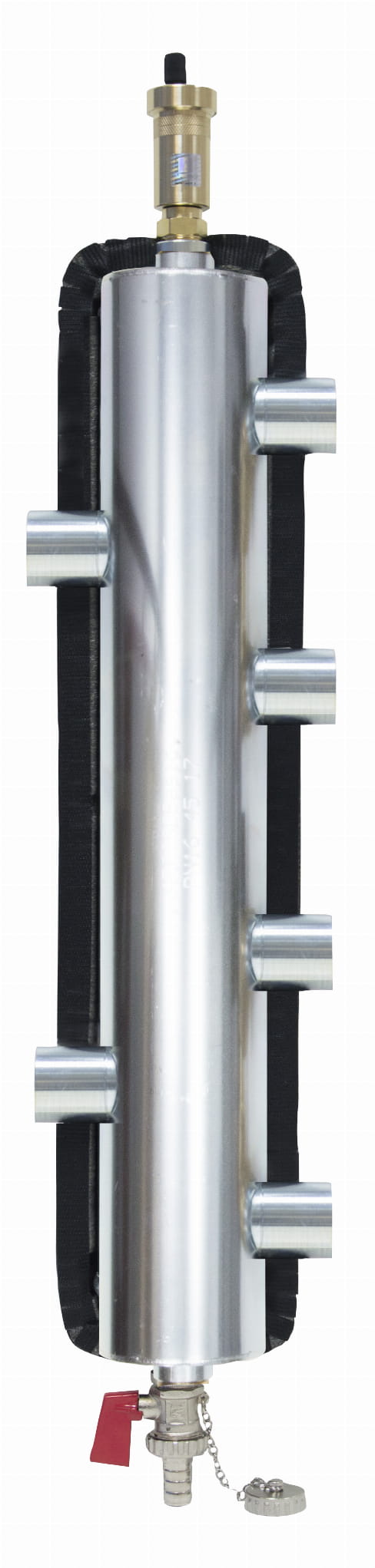

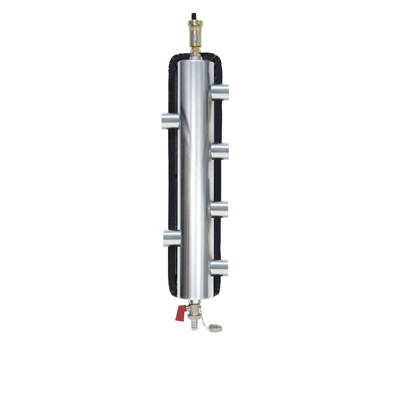

AFRISO SPRZĘGŁO HYDRAULICZNE OCIEPLONE BLH850 Z ROZDZIELACZEM (1 obieg kotłowy; 2 obiegi C.O lub odwrotnie; 6x GW G1″, 2x GW G1/2″, odpowietrznik auto; zawór spust.) 90 850 10

AFRISO SPRZĘGŁO HYDRAULICZNE OCIEPLONE BLH850 Z ROZDZIELACZEM (1 obieg kotłowy; 2 obiegi C.O lub odwrotnie; 6x GW G1″, 2x GW G1/2″, odpowietrznik auto; zawór spust.) 9085010

UWAGA: Konstrukcja sprzęgła BLH 850 pozwala na dwa warianty podłączenia:

• jeden obieg źródła ciepła z jednym źródłem ciepła / dwa obiegi C.O (np. grzejniki i podłogówka)
• dwa obiegi źródła ciepła z dwoma źródłami ciepła (np. kocioł stałopalny i kocioł gazowy) / jeden obieg C.O

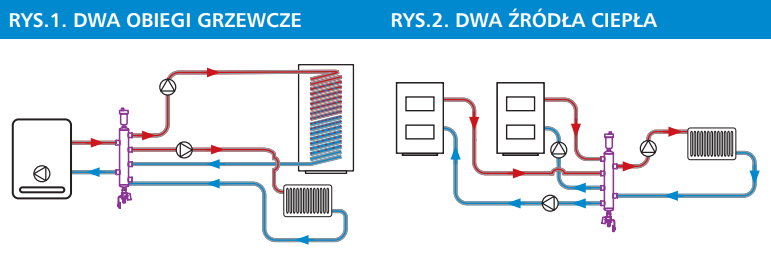

Przedstawiają to poniższe schematy aplikacyjne:

Sprzęgło hydrauliczne BLH służy do rozdzielenia hydraulicznego obiegów pompowych insta¬lacji zgodnej z PN-EN 12828. Sprzęgło hydrauliczne w instalacji zapewnia separację obiegów pompowych – obiegu pompowego źródła bądź dwóch źródeł ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

Zastosowanie

• Stosowane w instalacjach grzewczych.
• Montowane pomiędzy obiegiem pierwotnym źródła ciepła a dwoma obiegami wtórnymi instalacji odbiorczej.
• Służy do rozdzielania instalacji na obieg pierwotny źródła ciepła i dwóch obiegów wtórnych instalacji odbiorczej.
• Może zostać użyte do połączenie dwóch źródeł ciepła z instalacją odbiorczą.
• Umożliwia płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła.
• Pomaga w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego.

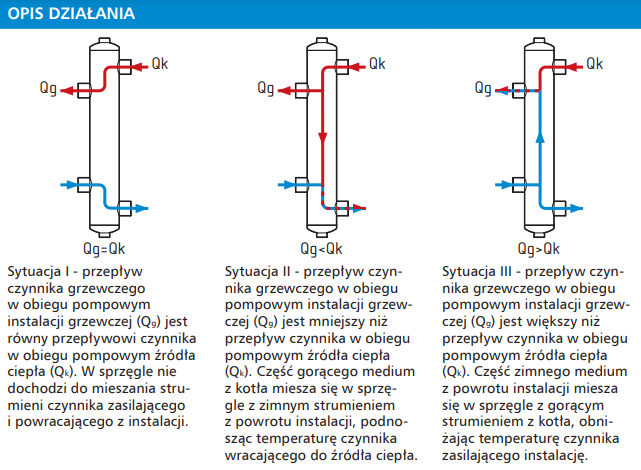

Poniżej przedstawiono ideę działania sprzęgła hydraulicznego:

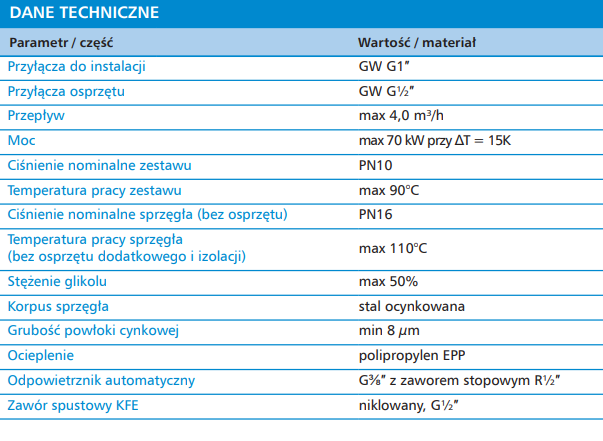

Opis

• Stalowy ocynkowany korpus.
• Dwuczęściowe ocieplenie EPP.
• Wyposażone w odpowietrznik automatyczny z zaworem stopowym oraz zawór spustowy KFE.

• maksymalna temperatura:90°C
• maksymalne ciśnienie:10 bar
• przyłącza:6x GW G1”
• moc:max 70 kW
• przepływ:max 4 m³/h

Gabaryty
