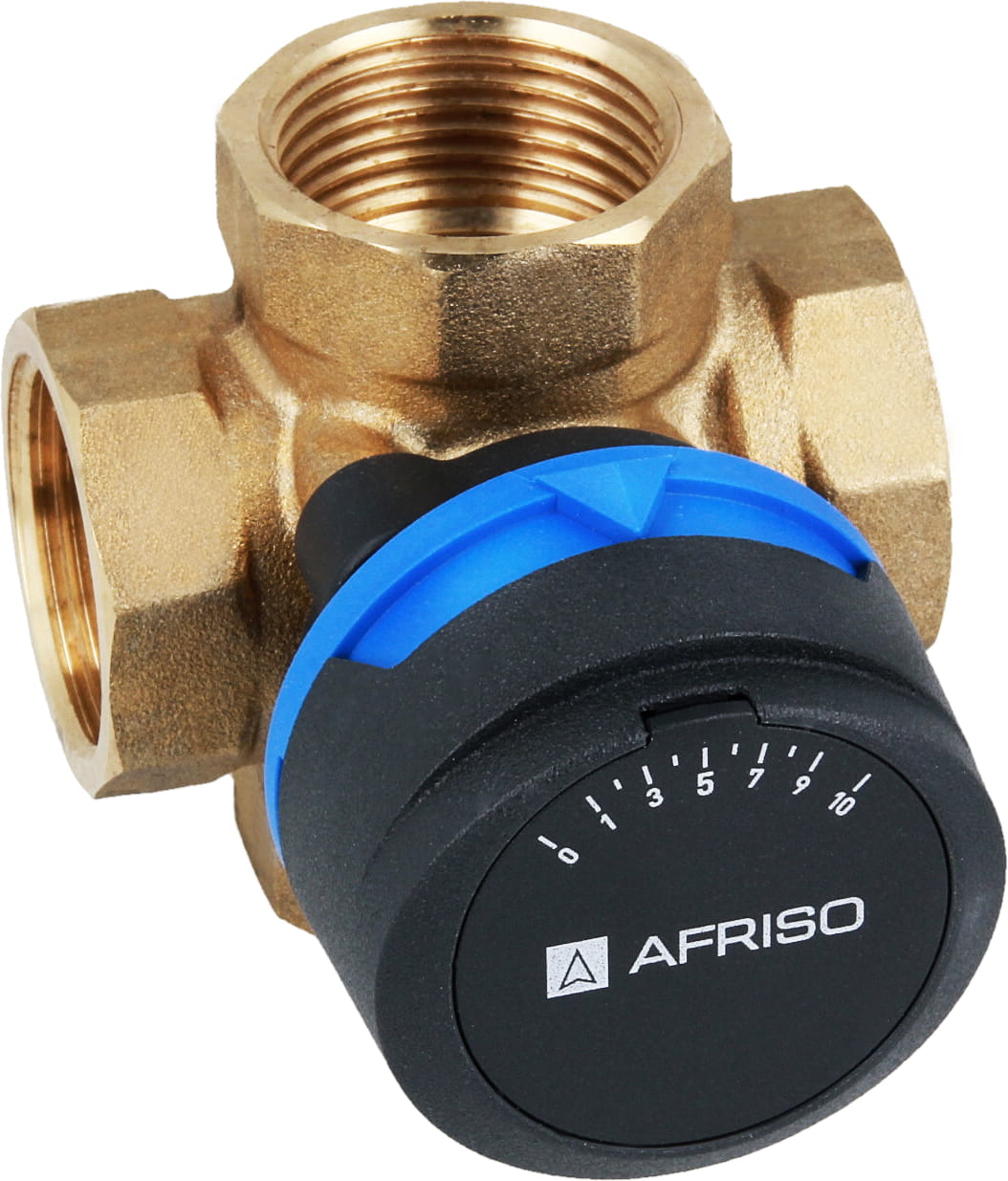

AFRISO ZAWÓR 4-DROGOWY DN25 (1″)-ARV ARV484 ProClick Kvs 10 13 484 10

AFRISO ZAWÓR 4-DROGOWY DN25 (1″)-ARV ARV484 ProClick Kvs 10

Zawory 4-drogowe stosowane są przy kotłach na paliwo stałe, jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu do kotła. Z powodzeniem mogą być także stosowane jako armatura regulacyjna w instalacjach grzewczych z kotłami żeliwnymi z planikami olejowymi lub gazowymi.

Nowe 4-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są na zatrzask ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.

• DN:25
• Kvs:10 m³/h
• przyłącze:Rp1”
• maksymalna temperatura:110°C
• maksymalne ciśnienie:10 bar
• materiał korpusu:mosiądz

Zastosowanie

Zawory 4-drogowe stosowane są przy kotłach na paliwo stałe, jako zawory mieszające zjednoczesnym podniesieniem temperatury powrotu do kotła. Zpowodzeniem mogą być także stosowane jako armatura regulacyjna winstalacjach grzewczych zkotłami żeliwnymi zplanikami olejowymi lub gazowymi.

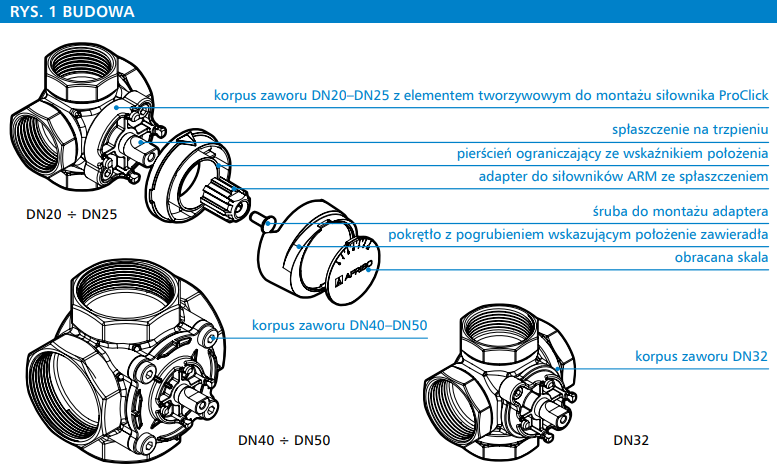

Elementy składowezaworu 4-dr ARV

4-drogowe obrotowe zawory mieszające ARV ProClick zgwintem wewnętrznym wykonane są zmosiądzu. Przyłącza mają formę ośmiokąta. Zawory wyposażone są wpokrętła do regulacji ręcznej iograniczniki kąta obrotu. Obrotowa skala na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu wróżnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest zantypoślizgowego materiału. Do połączenia zaworów ARV ProClick zsiłownikami ARM służą elementy wykonane zwytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick montowane są bez użycia narzędzi. Zawory ARV ProClick wymagają użycia niskiego momentu do ich obracania.

Montaż 4-dr zaworu ARV

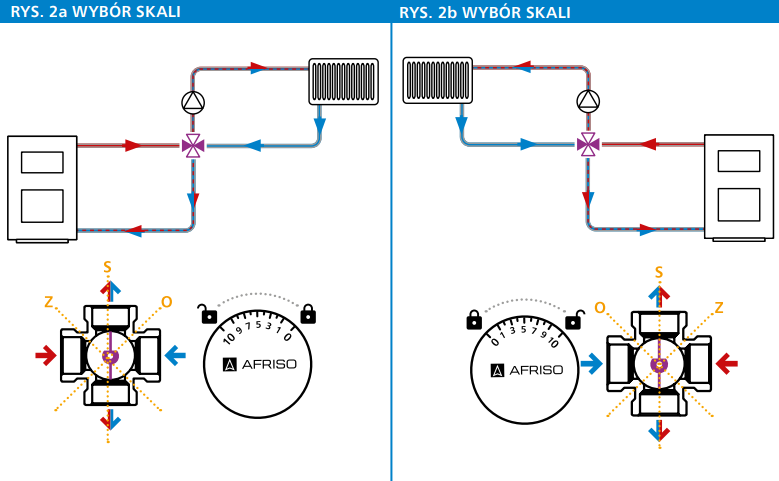

Uwaga! Spłaszczenie na trzpieniu iadapterze 4-drogowego zaworu mieszającego ARV ProClick (rys. 1) pokrywa się zosią zawieradła wzaworze (rys. 2a i2b).

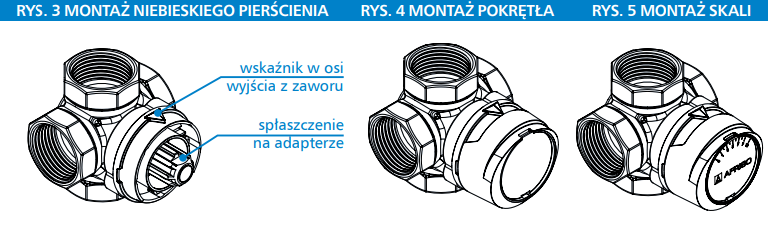

Zawór mieszający ARV ProClick dostarczany jest zzamontowanym plastikowym pokrętłem, wraz zpierścieniem ograniczającym iskalą. Aby nie uszkodzić elementów plastikowych, zalecamy przed rozpoczęciem montażu zaworu winstalacji zdjąć pokrywkę ze skalą, anastępnie ściągnąć zzaworu pokrętło oraz niebieski pierścień ograniczający ze wskaźnikiem. Elementy te montowane są na zatrzask. Wrazie problemów ze ściągnięciem pokrętła, można je delikatnie podważyć śrubokrętem płaskim. Zamontować zawór winstalacji. Po zakończeniu wszystkich prac monterskich wpobliżu zaworu, można przystąpić do ustawienia zaworu iwyposażenia go welementy plastikowe. Wtym celu należy: 1. Ustalić zakres pracy zawieradła ikierunek zamykania zaworu mieszającego (rys. 2). Najpierw należy ustalić wlot wody zasilającej zkotła, wyjście wody na instalację, powrót wody zinstalacji oraz powrót do kotła. Następnie ustawić zawieradło dokładnie wosi wyjścia na instalację oraz powrotu do kotła (rys. 2 – oś „s”). Odpowiada to otwarciu zaworu „na 50%”. Zawieradło powinno pracować wzakresie +/- 45° od tego położenia. 2. Ustalić kierunek zamykania zaworu iwybrać odpowiednią skalę. 4-drogowy zawór mieszający uważamy za całkowicie zamknięty, gdy zawieradło położone jest wosi „z” (rys. 2a i2b). Cała woda zasilająca zkotła kierowana jest na powrót do kotła. Odpowiada to pozycji „0” na skali pokrętła. Wzależności od pozycji instalacyjnej zaworu, zamykanie zaworu następuje przez przekręcenie trzpienia zaworu wlewo (rys. 2a) lub wprawo (rys. 2b). 4-drogowy zawór mieszający uważamy za całkowicie otwarty, gdy zawieradło położone jest wosi „o” (rys. 2a i2b). Cała woda gorąca zkotła kierowana jest wtedy do instalacji. Odpowiada to pozycji „10” na skali pokrętła. Wzależności od pozycji instalacyjnej zaworu, otwieranie zaworu następuje przez przekręcenie trzpienia zaworu wprawo (rys. 2a), lub wlewo (rys. 2b). Do zaworu ARV ProClick dołączono obrotową pokrywkę zadrukowaną dwustronnie: „od 0 do 10” oraz „od 10 do 0”. Należy dokonać wyboru odpowiedniej skali, zgodnie zregułą: – jeżeli zamykanie zaworu będzie się odbywało wprawo (zgodnie zruchem wskazówek zegara), wybieramy skalę „od 0 do 10”, – jeżeli zamykanie zaworu będzie się odbywało wlewo (odwrotnie do ruchu wskazówek zegara), wybieramy skalę „od 10 do 0”. 3. Na ustawiony wpunkcie 1. zawór nałożyć izatrzasnąć niebieski pierścień ograniczający, ze wskaźnikiem skierowanym zgodnie zkierunkiem spłaszczenia na trzpieniu iadapterze zaworu (rys. 3). Wskaźnik powinien znaleźć się wosi przyłączy wyjściowych zzaworu. 4. Na adapter zaworu nałożyć pokrętło, które pasuje wyłączenie wjednej pozycji (rys. 4). 5. Na pokrętło nałożyć pokrywkę zwybraną skalą (rys. 5). Aby włożyć pokrywkę, należy mniejszy ząbek umieścić wotworze wpokrętle, anastępnie docisnąć wdół izatrzasnąć. 6. Sprawdzić poprawność działania zaworu.

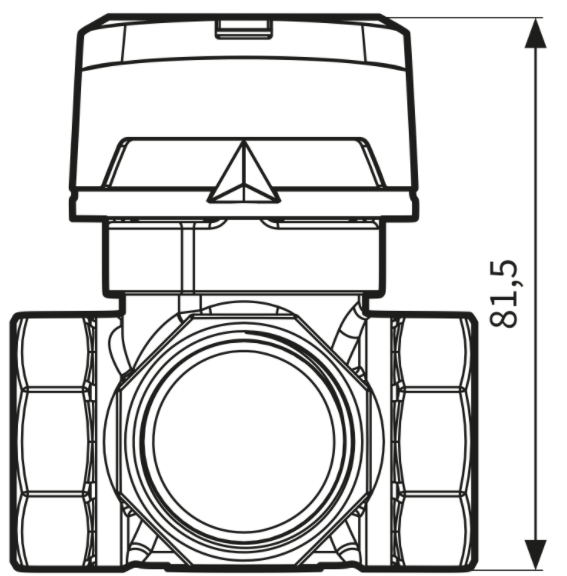

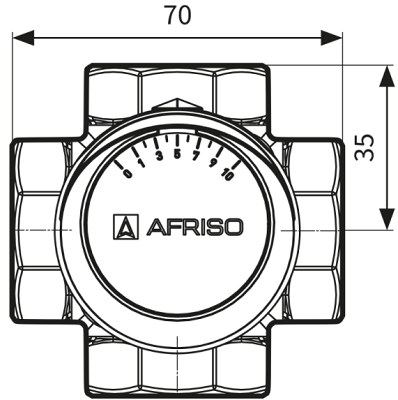

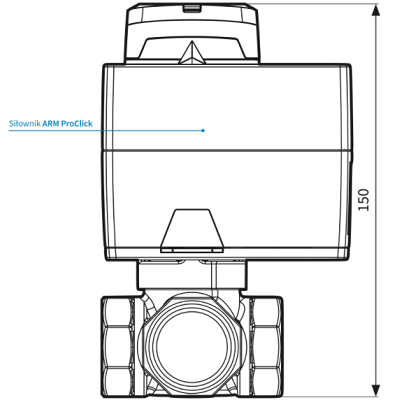

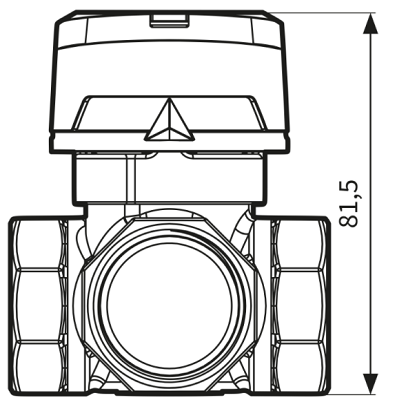

Gabaryty

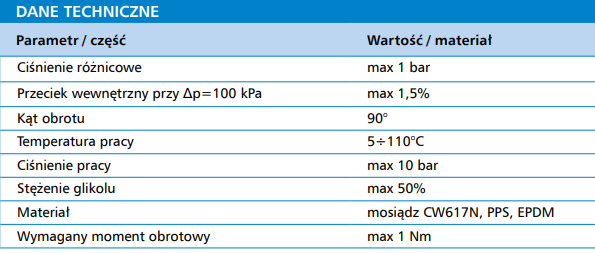

Parametry

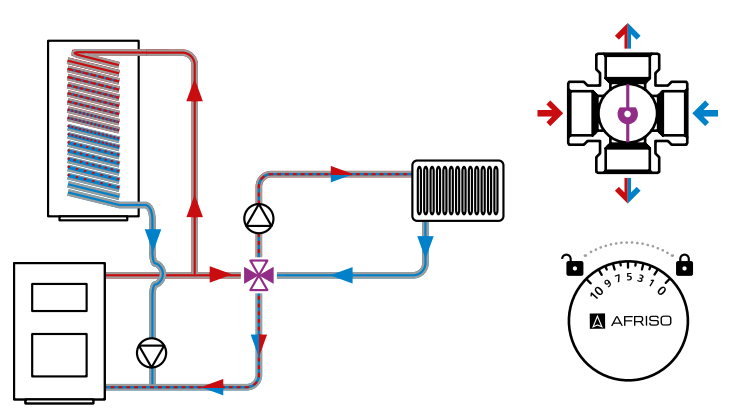

Przykładowe schematy aplikacyjne

Dopuszczenia i certyfikaty

4-drogowe obrotowe zawory mieszające ARV ProClick podlegają dyrektywie ciśnieniowej 2014/68/UE izgodnie zart. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Produkty zostały oznakowane znakiem budowlanym B, wmyśl krajowych przepisów. Posiadają atest higieniczny wydany przez NIZP-PZH.
