5283,61 zł
Dostawa na terenie Polski realizowana jest bezpłatnie, niezależnie od wielkości zamówienia. W przypadku dostaw na terenie Europy koszt transportu wynosi 370 zł, a szczegóły realizacji ustalane są indywidualnie.
Oferujemy przejrzyste i elastyczne warunki płatności, dostosowane do potrzeb klientów biznesowych. Dostępne formy płatności oraz terminy realizacji ustalane są indywidualnie. Zapewniamy sprawną logistykę, bezpieczne pakowanie oraz terminową dostawę towarów, co pozwala na ciągłość realizacji projektów budowlanych i instalacyjnych.

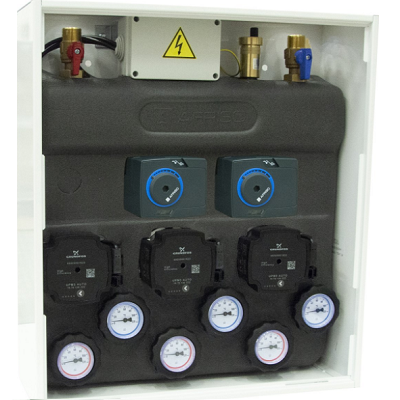

Zestawy PrimoBox AZB ze sprzęgłem hydraulicznym są przeznaczone do hydraulicznej separacji źródła ciepła i dwóch lub trzech stref grzewczych. Poszczególne strefy mogą być zarówno zasilane obiegami bezpośrednimi bez mieszania, jak i medium o temperaturze niższej, uzyskiwanej dzięki mieszaniu. Zestawy mieszające PrimoBox AZB gwarantują prawidłowe natężenie przepływu medium i prawidłową pracę pomp we wszystkich obiegach instalacji grzewczej dzięki wbudowanemu sprzęgłu hydraulicznemu. Metalowa szafka zestawu przeznaczona jest do montażu na lub w ścianie.
Zastosowanie – Zestawy mieszające ze sprzęgłem hydraulicznym są przeznaczone wyłącznie do hydraulicznej separacji źródła ciepła i dwóch lub trzech stref grzewczych, w zależności od wersji. Poszczególne strefy mogą być zarówno zasilane obiegami bezpośrednimi bez mieszania, jak i medium o temperaturze niższej, uzyskiwanej dzięki mieszaniu.
Budowa
1- Zawór odcinający z termometrem
2- pompa Grundfos UPM3 AUTO 15-70 130mm
3- przewód powrotny strefy 1
4- przewód powrotny strefy 2
5- zawór obrotowy wraz z siłownikiem ARM ProClick
6- zawór odcinający powrót obiegu pierwotnego
7- zawór odcinający zasilanie obiegu pierwotnego
8- odpowietrznik automatyczny
9- obudowa
10- puszka elektryczna
11- rozdzielacz
12- przewód zasilający strefy 1
13- przewody elektryczne
14- przewód zasilający strefy 2
UWAGA:
Powyższe schematy dotyczą zestawu AZB 405, z jednym mieszacze. Zestaw AZB 555 zbudowany jest w taki sam sposób, tylko zawiera jeden człon bez mieszania oraz dwaczłony mieszające.
Wymiary
UWAGA:
Powyższe schematy dotyczą zestawu AZB 405, z jednym mieszacze. Zestaw AZB555 zbudowany jest w taki sam sposób, tylko zawiera jeden człon bez mieszania oraz dwaczłonymieszające.
Specyfikacja techniczna
Przykładowy schemat aplikacyjny
| Obieg 1 | bezpośredni |
| Obieg 2 | zawór mieszający z regulatorem stałotemperaturowym ACT 443 ProClick |
| Maksymalne ciśnienie [bar] | 4,5 |
| Maksymalna temperatura [ ºC] | 95 |
| Moc maksymalna [kW] | 35 |
| Przyłącze od strony źródła ciepła | 3/4" |
| Przyłącze od strony instalacji | 3/4" |
| Ilość pomp | 3 |
| Wyjście ze sprzęgła 1 | Bez mieszania |
| Wyjście ze sprzęgła 2 | Obrotowy zawór mieszający ARV o Kvs 3,6 z 3-punktowym siłownikiem elektrycznym ARM ProClick 230 V AC 50 Hz |
| Wyjście ze sprzęgła 3 | Obrotowy zawór mieszający ARV o Kvs 3,6 z 3-punktowym siłownikiem elektrycznym ARM ProClick 230 V AC 50 Hz |
| Symbol Producenta | 76 555 00 |
| Producent | AFRISO |
