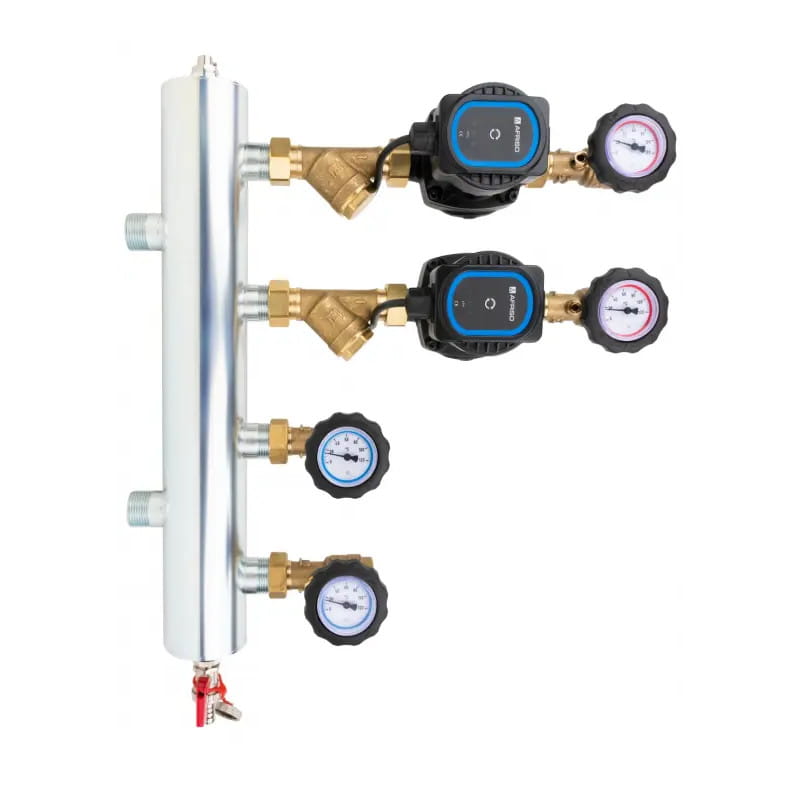

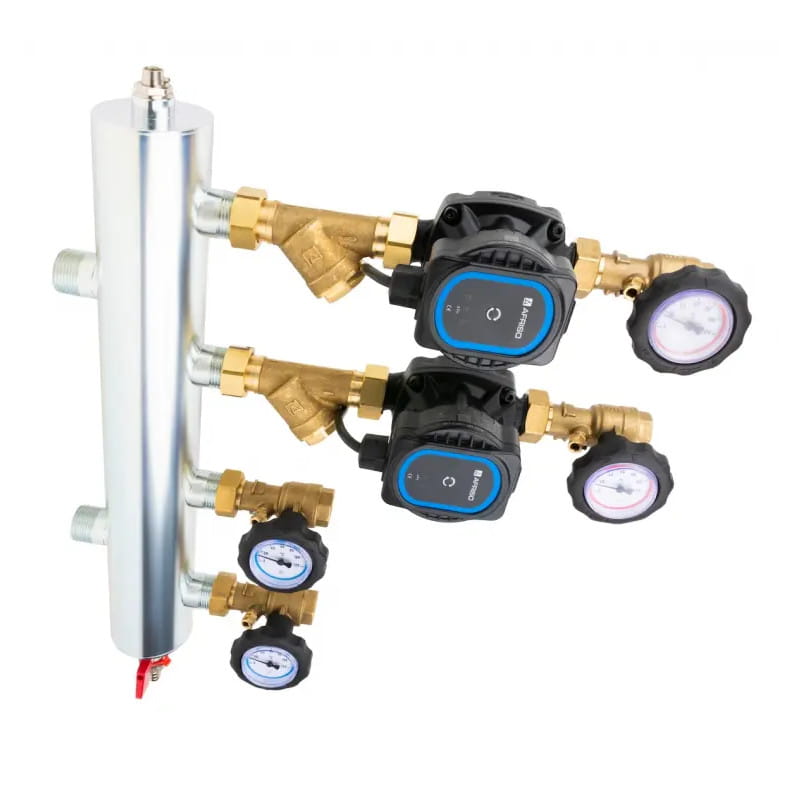

AFRISO ZESTAW MIESZAJĄCY ZE SPRZĘGŁEM HYDRAULICZNYM BPS 900 AP, DWA CZŁONY BEZ MIESZANIA, POMPY AFRISO APH160 90 900 20

Art.-Nr 9090020

Zastosowanie

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie między źródłem a instalacją.
• Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
• Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
• Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

Opis

• Pompy obiegowe AFRISO APH 160.
• Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
• Zawory zwrotne wbudowane w zawory odcinające z niebieskimi termometrami.
• Tuleje do montażu czujników temperatury na każdym przyłączu.
• Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
• Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
• Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.
• Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane techniczne

• maksymalna temperatura – 90°C
• maksymalne ciśnienie – 6 bar
• moc – max 70 kW
• przyłącza od strony instalacji – GW G¾”
• przyłącza od strony kotła – G1″
• obieg 1 – bezpośredni
• obieg 2 – bezpośredni
• pompy obiegowe – AFRISO APH 160

Budowa

Schemat
