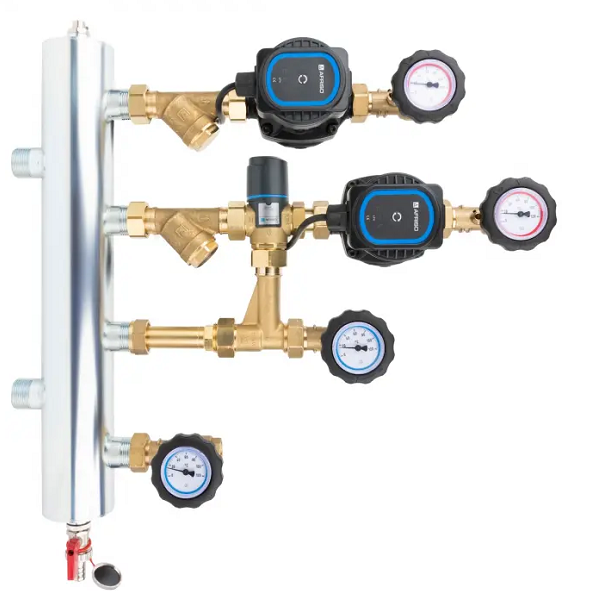

AFRISO ZESTAW MIESZAJĄCY ZE SPRZĘGŁEM HYDRAULICZNYM BPS 901 CZŁON BEZ MIESZANIA I Z ZAWOREM TERMOSTATYCZNYM ATM, POMPY AFRISO APH160 – 90 901 20

Opis

• Pompy obiegowe AFRISO APH 160.
• Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C.
• Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
• Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania.
• Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniem
• Tuleje do montażu czujników temperatury na każdym przyłączu.
• Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
• Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
• Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.
• Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Zastosowanie

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie między źródłem a instalacją.
• Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
• Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
• Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

Dane techniczne

• maksymalna temperatura 90°C
• maksymalne ciśnienie 6 bar
• moc max 70 kW
• przyłącza od strony instalacji
  GW G¾”
• przyłącza od strony kotła G1″
• obieg 1 bezpośredni
• obieg 2 ATM 561, Kvs 2,5 m³/h, 20÷43°C
• pompy obiegowe AFRISO APH 160
• 2lata gwarancji

ZASTOSOWANIE

Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma obiegami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia np. instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej). Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych – obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Umożliwia to płynną i efektywną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń. Do usunięcia wytrąconego powietrza służy odpowietrznik ręczny, natomiast zanieczyszczenia należy usuwać przy użyciu zaworu spustowo-napełniającego KFE.
