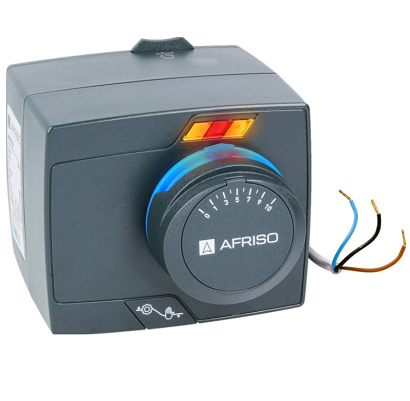

AFRISO ZESTAW – ZAWÓR 3-DR ARV 385 PROCLICK + SIŁOWNIK ARM 343 (3-pkt; DN32; 230 V AC; Rp5/4″; Kvs 16) 13 385 44

AFRISO ZESTAW – ZAWÓR 3-DR ARV 385 PROCLICK + SIŁOWNIK ARM 343 (3-pkt; DN32; 230 V AC; Rp5/4″; Kvs 16) 1338544

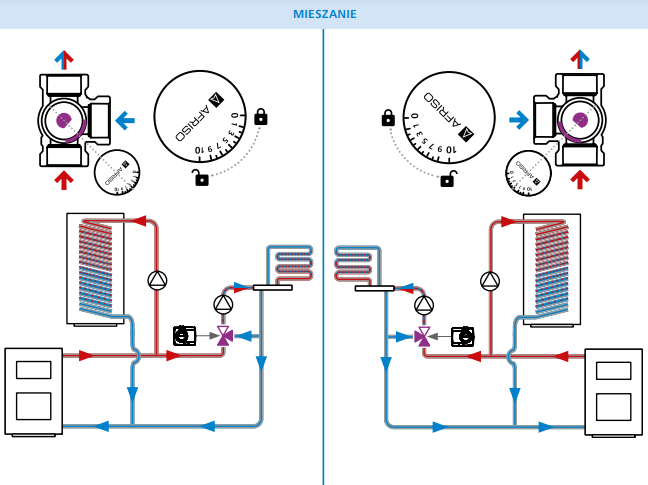

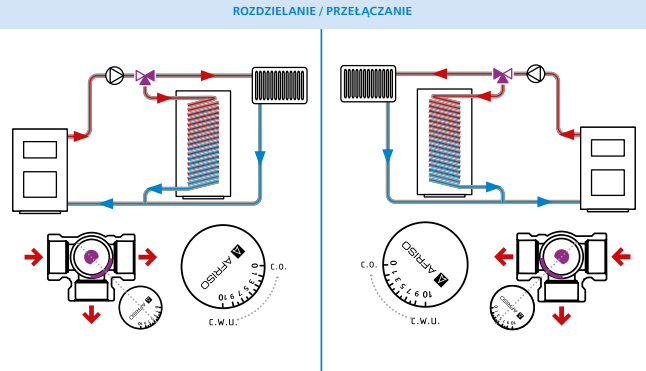

Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła z chłodną wodą z powrotu. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obwody, np. do instalacji grzewczej oraz zasobnika c.w.u.. Nowe zawory 3-drogowe ARV sprawdzają się jeszcze lepiej w takim zastosowaniu, dzięki ulepszonej budowie wewnętrznej. Poprawiona konstrukcja pozwala na osiągnięcie zdecydowanie mniejszego przecieku wewnętrznego, przy zachowaniu niskiego wymaganego momentu obrotowego.

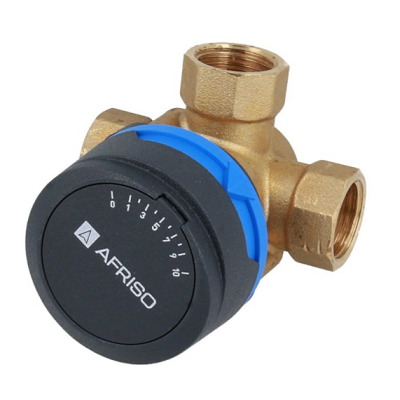

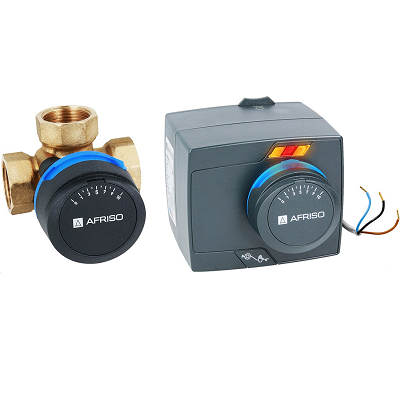

Nowe 3-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są w systemie ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.

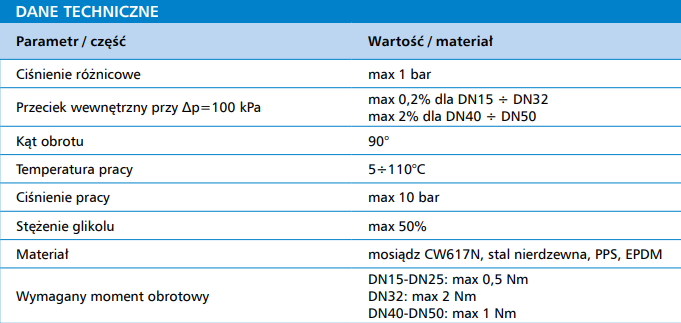

• DN:32
• Kvs:16 m³/h
• przyłącze:Rp1¼”
• maksymalna temperatura:110°C
• maksymalne ciśnienie:10 bar
• materiał korpusu:mosiądz

Zastosowanie

Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie wodpowiedniej proporcji gorącej wody zkotła, zchłodną wodą zpowrotu instalacji. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody zkotła na dwa obiegi instalacji. Zawory obrotowe mogą być też używane winstalacjach chłodzących oraz ciepłej wody użytkowej.

Elementy składowe zaworu

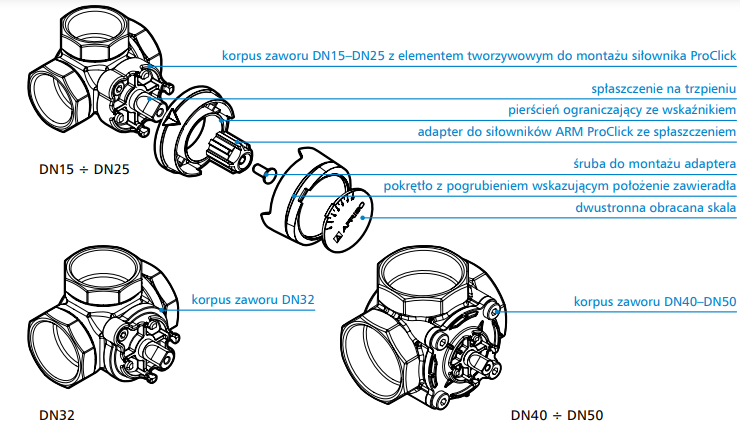

3-drogowe obrotowe zawory mieszające ARV ProClick wykonane są zmosiądzu. Przyłącza wwersji zgwintem wewnętrznym mają formę ośmiokąta. Zawory wyposażone są wpokrętła do regulacji ręcznej iograniczniki kąta obrotu. Obrotowa skala na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu wróżnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest zantypoślizgowego materiału. Do połączenia zaworów ARV ProClick zsiłownikami ARM służą elementy wykonane zwytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick montowane są bez użycia narzędzi. Zawory ARV ProClick wymagają użycia niskiego momentu do ich obracania.

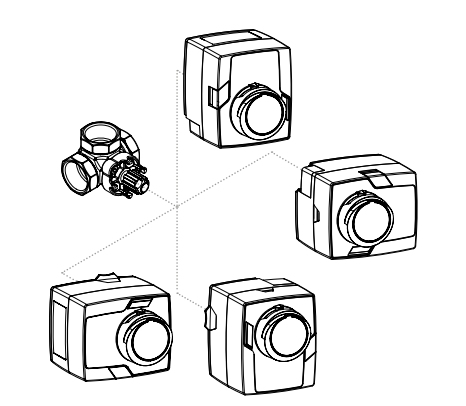

Montaż

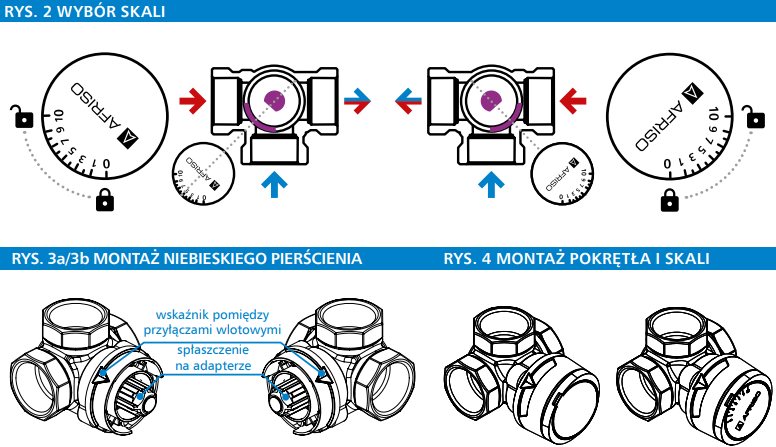

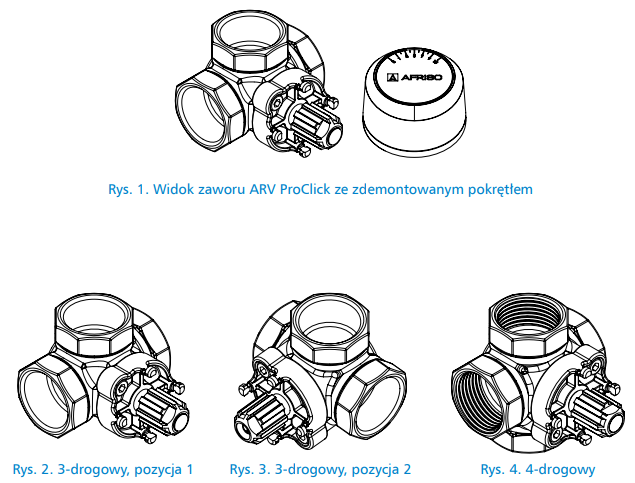

Uwaga! Spłaszczenie na trzpieniu zaworu ARV ProClick iadapterze, który zamontowany jest na nim (rys. 1) wskazuje środek zawieradła wewnątrz zaworu (rys. 2). Zawór mieszający ARV ProClick dostarczany jest zzamontowanym plastikowym pokrętłem, wraz zpierścieniem ograniczającym iskalą. Aby nie uszkodzić elementów plastikowych, zalecamy przed rozpoczęciem montażu zaworu winstalacji zdjąć pokrywkę ze skalą, anastępnie ściągnąć zzaworu pokrętło oraz niebieski pierścień ograniczający ze wskaźnikiem. Elementy te montowane są na zatrzask. Wrazie problemów ze ściągnięciem pokrętła, można je delikatnie podważyć śrubokrętem płaskim. Zamontować zawór winstalacji. Po zakończeniu wszystkich prac monterskich wpobliżu zaworu, można przystąpić do ustawienia zaworu iwyposażenia go welementy plastikowe. Wtym celu należy: 1. Ustalić zakres pracy zawieradła ikierunek zamykania zaworu mieszającego (rys. 2). Najpierw należy ustalić wlot wody gorącej oraz wlot wody zimnej zamontowanego wkonkretnej instalacji grzewczej zaworu. Zawieradło zaworu powinno się poruszać wzakresie 90° pomiędzy wlotem wody gorącej, awlotem wody zimnej. Następnie ustawić zawieradło dokładnie pośrodku, pomiędzy wlotem wody gorącej iwlotem wody zimnej (rys. 2). Warto też na tym etapie określić kierunek zamykania zaworu (zamykanie dopływu wody gorącej) iotwierania zaworu (otwieranie dopływu wody gorącej). 2. Wybrać odpowiednią stronę skali. Do zaworu ARV ProClick dołączono obrotową skalę, zadrukowaną dwustronnie: „od 0 do 10” oraz „od 10 do 0”. Należy ją „przyłożyć” do zaworu iwybrać tę skalę, wktórej „0” będzie się pokrywało zwlotem wody zimnej, ajednocześnie „10” będzie się pokrywało zwlotem wody gorącej tak, jak to pokazano na rys. 2. Do wyboru skali, można się też posłużyć inną, prostą regułą: – jeżeli zamykanie zaworu będzie się odbywało wprawo (zgodnie zruchem wskazówek zegara), wybieramy skalę „od 0 do 10”, – jeżeli zamykanie zaworu będzie się odbywało wlewo (odwrotnie do ruchu wskazówek zegara), wybieramy skalę „od 10 do 0”. 3. Na ustawiony według punktu 1. zawór nałożyć izatrzasnąć niebieski pierścień ograniczający, ze wskaźnikiem skierowanym na środek zawieradła (rys. 3a / 3b), czyli zgodnie zkierunkiem spłaszczenia na trzpieniu zaworu iadapterze. Wskaźnik powinien znaleźć się pomiędzy przyłączami wlotowymi zaworu. 4. Na adapter zaworu nałożyć pokrętło, które pasuje wyłączenie wjednej pozycji (rys. 4). 5. Na pokrętło nałożyć pokrywkę zwybraną skalą (rys. 4). Aby włożyć pokrywkę, należy mniejszy ząbek umieścić wotworze wpokrętle, anastępnie docisnąć wdół izatrzasnąć. 6. Sprawdzić poprawność działania zaworu.

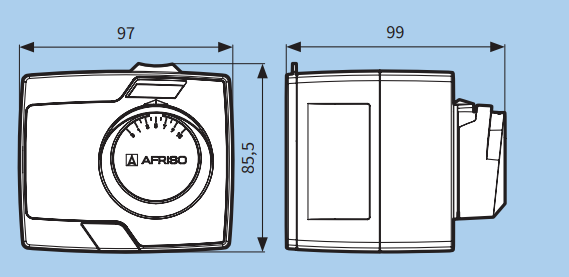

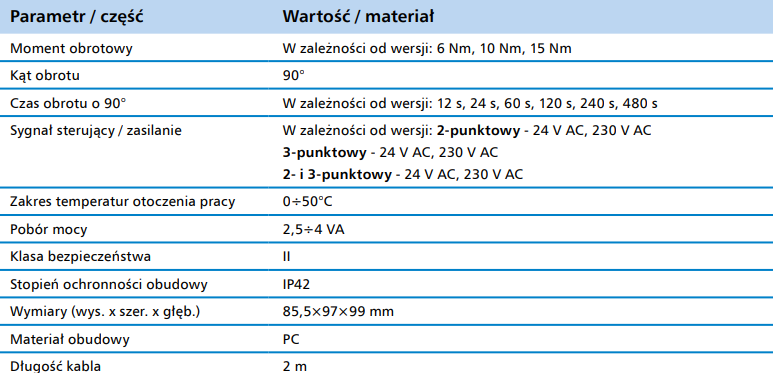

Parametry

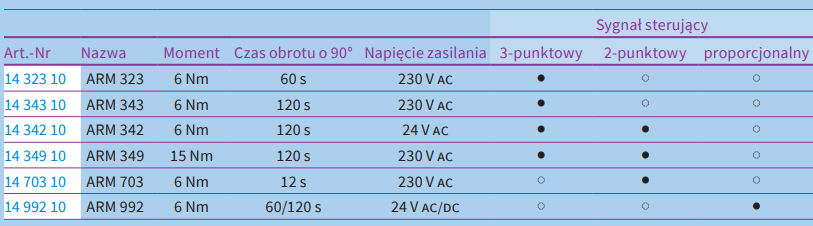

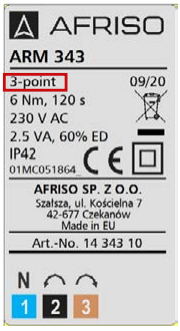

Typoszereg

Przykładowe schematy aplikacyjne

Dopuszczenia i certyfikaty

3-drogowe obrotowe zawory mieszające ARV ProClick podlegają dyrektywie ciśnieniowej 2014/68/UE izgodnie zart. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Produkty zostały oznakowane znakiem budowlanym B, wmyśl krajowych przepisów. Posiadają atest higieniczny wydany przez NIZP-PZH.
