Separatory zanieczyszczeń

Seria seria 5453

Funkcja

Urządzenie wielofunkcyjne DIRTMAGPLUS składa się zdwóch niezależnych elementów: separatora zanieczyszczeń ifiltra zwymiennymi wkładami. Zastosowanie tych dwóch elementów zapewnia ciągłą ochronę kotła iinnych elementów instalacji przed zanieczyszczeniami wczasie normalnej pracy jak również podczas pierwszego uruchomienia. Zanieczyszczenia w pierwszej kolejności wyłapywane są przez separator zanieczyszczeń, gdzie są gromadzone wkomorze odużej pojemności, skąd mogą zostać usunięte nawet podczas normalnej pracy instalacji. Cząsteczki ferromagnetyczne wyłapywane są igromadzone wewnątrz korpusu urządzenia dzięki zastosowaniu zdejmowanego pierścienia zewnętrznego zmagnesami. Urządzenie dodatkowo wyposażone jest wfiltr zwymiennymi wkładami wcelu dokładniejszej separacji zanieczyszczeń już od pierwszego uruchomienia. DIRTMAGPLUS może być zamontowany wpionie, poziomie lub pod kątem 45°. Urządzenie wyposażone jest wzawory odcinające wcelu ułatwienia prac konserwacyjnych.

Zasada działania

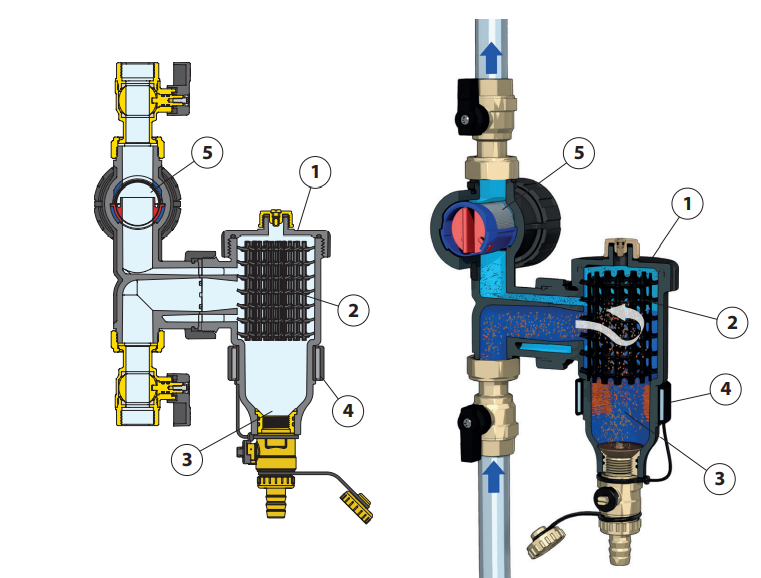

Zasada działania urządzenia opiera się na pracy dwóch niezależnych elementów. 1. Separatora zanieczyszczeń (1), który eliminuje zanieczyszczenia znajdujące się winstalacji. Wewnętrzny element (2) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się zpowierzchnią elementu wewnętrznego są separowane zwody iopadają do dolnej części korpusu (3), gdzie są gromadzone. Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone wspecjalnym zewnętrznym pierścieniu (4). Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. 2. Filtra siatkowego (5) zwymiennym wkładem, który mechanicznie przechwytuje zanieczyszczenia znajdujące się wwodzie. Eliminacja cząstek realizowana jest przez wkład z siatką o ustalonej średnicy oczek.Woda obiegowa winstalacji wpierwszej kolejności przepływa przez separator zanieczyszczeń (1) anastępnie przez filtr siatkowy (5) zwymiennym wkładem. Podczas pierwszego uruchomienia separator zapewnia wysoki procent eliminacji cząstek nawet o najmniejszej wielkości. Filtr siatkowy usuwa wsposób mechaniczny 100% zanieczyszczeń owielkości większej niż średnica oczka siatki. Sprawność eliminacji zanieczyszczeń jest na maksymalnym poziomie już po kilku pełnych cyklach pracy instalacji.

Szczegóły konstrukcyjne

Wkład filtra

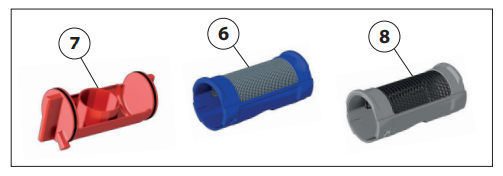

Wkład filtra odużej pojemności składa się dwóch części: zewnętrznego korpusu (6) zsiatką ze stali nierdzewnej ispecjalnie ukształtowanego wewnętrznego elementu (7) do zbierania zanieczyszczeń. Niezależnie od pozycji montażu, poziomego, pionowego czy pod kątem 45° gromadzenie zanieczyszczeń odbywa się zawsze wsposób optymalny.

Urządzenie dostarczane jest zwkładem filtra (kolor niebieski) zstalową siatką omożliwości eliminacji cząstek ośrednicy większej niż 0,3 mm. Wkład jest wstanie usunąć wszystkie zanieczyszczenia podczas pierwszego uruchomienia. Po odcięciu iopróżnieniu urządzenia DIRTMAGPLUS filtr może zostać sprawdzony wnastępujący sposób:

• usunąć wkład filtra wcelu oczyszczenia elementu zbierającego zanieczyszczenia (7)

• wymienić wkład filtrujący na filtr koloru szarego (8) (opcjonalnie, kod F49474/GR – średnica oczka siatki 0,8 mm)

• wrazie konieczności urządzenie może pracować, jako prosty łapacz zanieczyszczeń bez zamontowanego wkładu filtracyjnego.

Ułatwiony dostęp do wkładu filtracyjnego

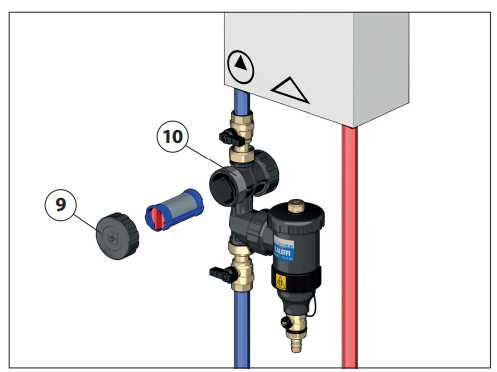

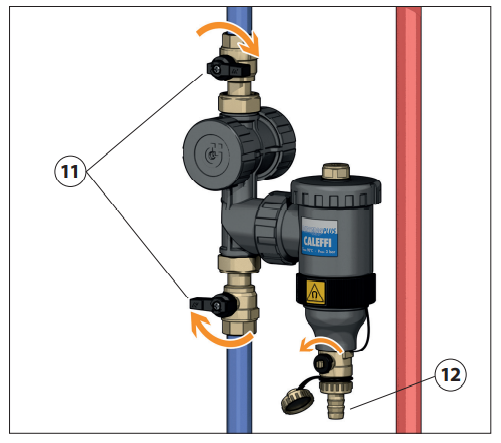

Nakrętki umieszczone po dwóch stronach urządzenia (9) zapewniają łatwy dostęp do elementu filtracyjnego (10) niezależnie od pozycji montażu.

Dostosowanie urządzenia dla rur pionowych ipoziomych

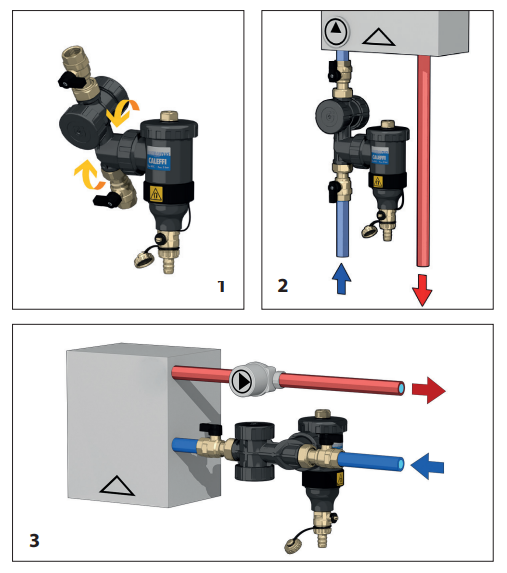

Dzięki specjalnej konstrukcji urządzenie DIRTMAGPLUS może zostać dostosowane (rys.1) do montażu dla rur pionowych (rys.2), rur poziomych (rys. 3) lub pod kątem 45° bez wpływu na jego pracę.

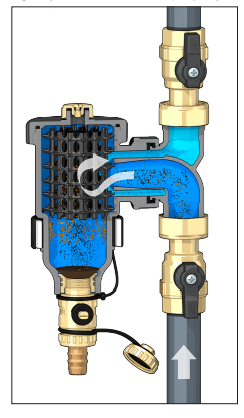

Wewnętrzna struktura ikomora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia;

• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);

• może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Niskie straty ciśnienia i wysoka stała wydajność w czasie

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni. Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

OBSŁUGA

Odpowietrzenie

W celu odpowietrzenia należy odkręcić śrubę znajdującą się w górnej części urządzenia za pomocą śrubokrętu lub klucza motylkowego.

Usunięcie zanieczyszczeń

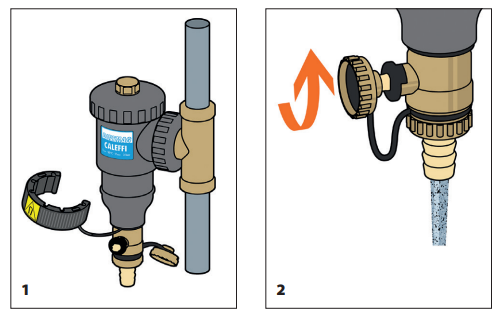

Zdjąć pierścień magnetyczny (1) i opróżnić komorę zanieczyszczeń otwierając zawór spustowy za pomocą dołączonego klucza (2). Czynność może być wykonana w trakcie normalnej pracy instalacji

Konserwacja

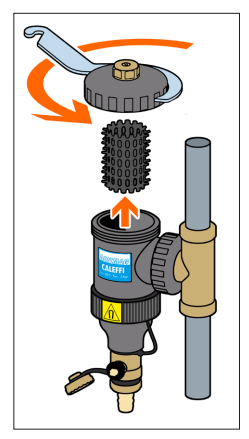

W przypadku konieczności konserwacji należy odkręcić górną pokrywę za pomocą odpowiedniego klucza i wyjąć wewnętrzny element.

Dozowanie dodatków do wody instalacyjne

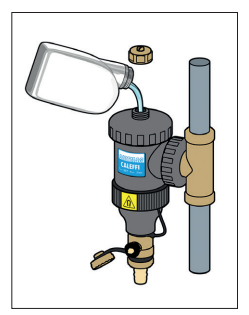

Za pomocą urządzenia można dozować dodatki do wody instalacyjnej.

Instalacja

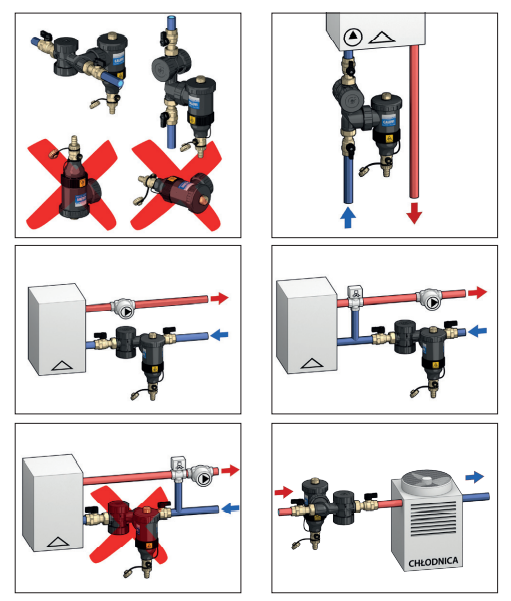

Urządzenie należy instalować zgodnie z kierunkiem przepływu oznaczonym strzałką, na rurociągu powrotnym przed źródłem ciepła/chłodu, najlepiej po stronie ssącej pompy. Korpus musi znajdować się w pozycji pionowej, skierowany śrubą odpowietrzającą ku górze.

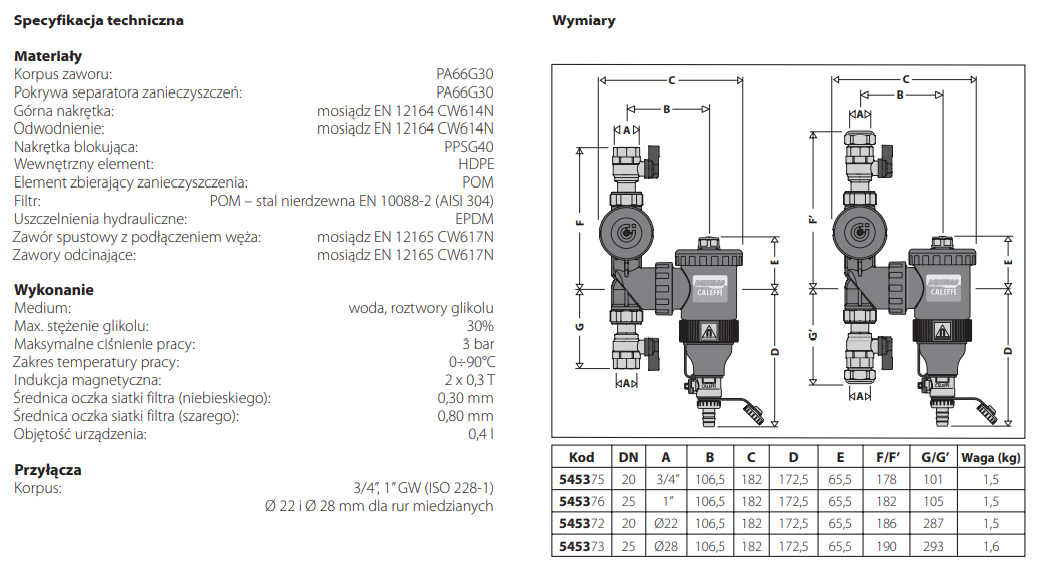

Dane techniczne
