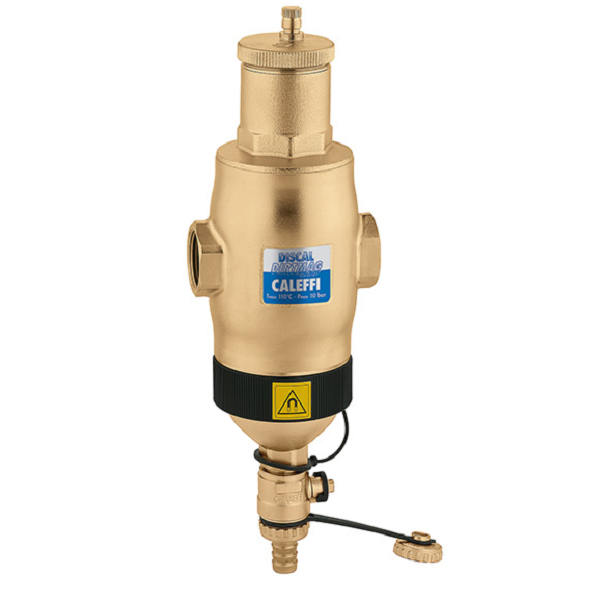

CALEFFI DISCALDIRTMAG 5/4″ MOSIĘŻNY 2 w 1 SEPARATOR POWIETRZA I MAGNETYCZNY (przyłącze 5/4″ GW) 546107

CALEFFI DISCALDIRTMAG 5/4″ MOSIĘŻNY 2 w 1 SEPARATOR POWIETRZA I MAGNETYCZNY (przyłącze 5/4″ GW) 546107

Separatory zanieczyszczeń

Seria seria 546 – 5461

Funkcja

Separatory powietrza-zanieczyszczeń wykorzystywane są do ciągłego usuwania powietrza izanieczyszczeń zinstalacji centralnego ogrzewania ichłodzenia. Zawory ztej serii posiadają duże zdolności upustowe. Separatory usuwają wsposób automatyczny powietrze wkażdej postaci (również wformie mikropęcherzyków). Jednocześnie separowane są zanieczyszczenia zwody, które gromadzone są wdolnej części urządzenia skąd mogą zostać usunięte. Całkowicie odpowietrzona instalacja pozwala pracować urządzeniom wniej zainstalowanym zoptymalną sprawnością. Wtakim systemie nie występują negatywne zjawiska takie jak: hałas, korozja (tlenowa), miejscowe przegrzania. Seria separatorów powietrza-zanieczyszczeń kołnierzowa izkróćcami do wspawania wyposażona jest wwstępnie formowaną izolację, aby zapewnić optymalną pracę winstalacjach grzewczych jak ichłodniczych.

Zasada działania

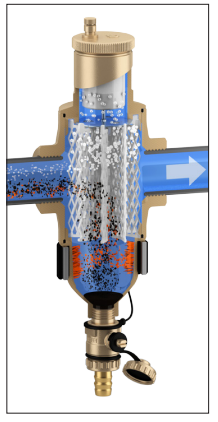

Zasada działania separatorów powietrza-zanieczyszczeń opiera się na wykorzystaniu kilku zjawisk fizycznych. Aktywna część zaworu składa się zzestawu siatek. Elementy te wywołują ruch wirowy, co ułatwia uwalnianie mikropęcherzyków ipowoduje ich przyleganie do powierzchni siatki. Pęcherzyki powietrza łączą się ze sobą zwiększając swoją objętość do momentu, kiedy siła wyporu hydrostatycznego jest większa niż siła adhezji. Pęcherzyki unoszą się do góry urządzenia, gdzie są gromadzone, anastępnie uwalniane przez automatyczny zawór odpowietrzający Zanieczyszczenia zderzając się zpowierzchnię elementu wewnętrznego są separowane zwody iopadają do dolnej części korpusu, gdzie są gromadzone.

Szczegóły konstrukcyjne

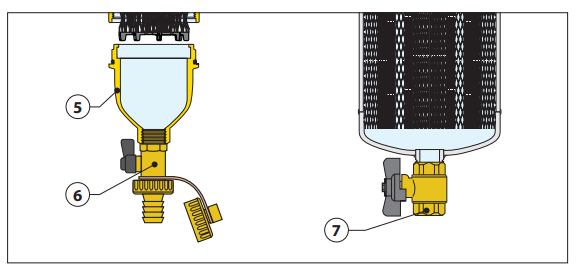

Budowa separatorów powietrza-zanieczyszczeń zserii DISCALDIRT pozwala na przeprowadzenie prac konserwacyjnych iczyszczenia bez konieczności demontażu zaworu. Ruchome części odpowiedzialne za proces odpowietrzenia dostępne są po usunięciu górnej pokrywy (1). Automatyczny zawór odpowietrzający zlokalizowany wgórnej części urządzenia posiada wydłużoną komorę pływaka (2). Taka konstrukcja zapobiega przedostawaniu się zanieczyszczeń zwody do elementu odpowietrzającego. Wcelu wyczyszczenia części odpowiedzialnej za usuwanie powietrza wystarczy jedynie odkręcić element zawierający automatyczny odpowietrznik (3). Wersje kołnierzowe izkońcówkami do wspawania wyposażone są wzawór spustowy (4), który służy do odpowietrzenia wczasie napełniania instalacji oraz usuwania zanieczyszczeń gromadzących się na powierzchni wody.Aby przeprowadzić prace konserwacyjne wersji gwintowanych wystarczy odkręcić komorę zbierającą zanieczyszczenia (5). Wersje gwintowane urządzeń DISCALDIRT wyposażone są wzawór spustowy oraz końcówkę do podłączenia węża (6), wersje kołnierzowe izkońcówkami do wspawania wyposażone są wkulowy zawór odcinający (7)

Separacja zanieczyszczeń ferromagnetycznych

Separator powietrza-zanieczyszczeń wyposażony wmagnes pozwala zwysoką sprawnością na separację igromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone wspecjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

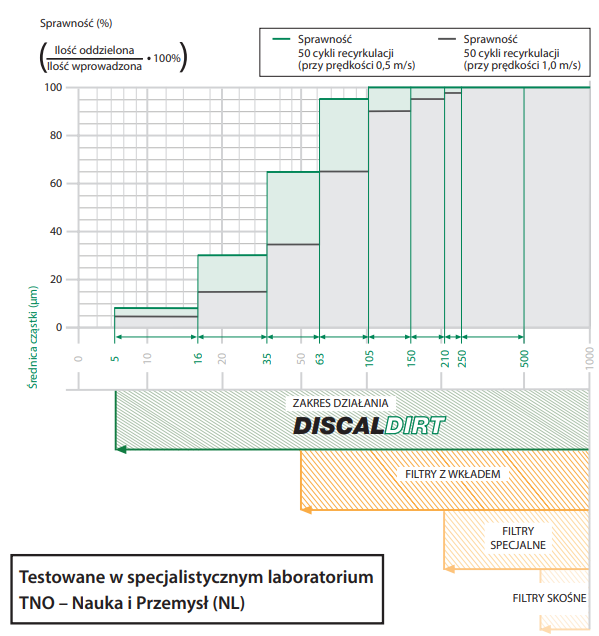

Sprawność separacji

Separatory powietrza-zanieczyszczeń DISCALDIRT dzięki specjalnej budowie jest wstanie całkowicie separować zanieczyszczenia owielkości do 5 µm. Wykres znajdujący się obok podsumowuje wyniki badań przeprowadzonych wspecjalistycznym laboratorium (TNO- Nauka iPrzemysł) dotyczące szybkości separacji zanieczyszczeń przez urządzenia. Po 50 cyklach recyrkulacji (wprzybliżeniu jeden dzień pracy instalacji) 100% cząstek owielkości wyższej niż 100 µm iśrednio 80% cząstek omniejszych wymiarach zostało usunięte zinstalacji.

Proces formowania powietrza

Ilość powietrza, która może zostać rozpuszczona w wodzie jest zależna od ciśnienia itemperatury. Zależność ta jest opisana Prawem Henry’ego. Poniższy wykres przedstawia ilość uwalnianego powietrza zwody. Przykładowo: przy ciśnieniu bezwzględnym 2 bar iogrzaniu wody od 20°C do 80°C, ilość powietrza uwolnionego wyniesie 18 l na każdy m3 wody. Zgodnie ztym prawem można zauważyć, że ilość powietrza uwalnianego zwiększa się wraz ze wzrostem temperatury izmniejszeniem ciśnienia. Powietrze rozpuszczone wwodzie występuje wpostaci mikropęcherzyków ośrednicach rzędu dziesiątych części milimetra. Winstalacjach grzewczych ichłodniczych występują elementy, wktórych proces formowania się mikropęcherzyków odbywa się wsposób ciągły, na przykład wkotłach oraz urządzeniach działających wwarunkach kawitacji.

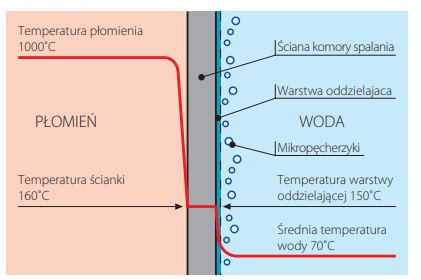

Formowanie mikropęcherzyków wkotłach

Mikropęcherzyki są formowane wsposób ciągły na powierzchni oddzielającej wodę od komory spalania. Powietrze przenoszone przez wodę gromadzi się w krytycznych punktach instalacji, skąd musi zostać usunięte. Część tego powietrza jest ponownie absorbowana.

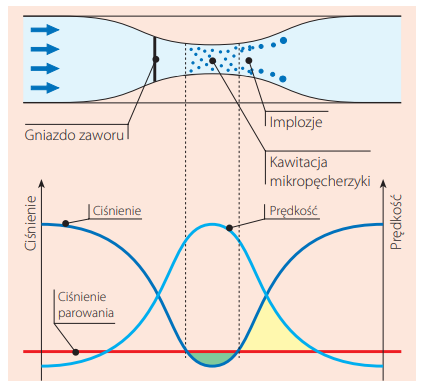

Formowanie mikropęcherzyków wprocesie kawitacji

Mikropęcherzyki formują się przy dużej prędkości wody irównoczesnym obniżeniu ciśnienia. Miejscami takimi mogą być wirniki pomp oraz gniazda zaworów regulacyjnych. Powietrze i pary mikropęcherzyków, których formowanie jest zwiększone w przypadku nieodpowietrzonej wody, mogą następnie implodować ze względu na zjawisko kawitacji.

Instalacja

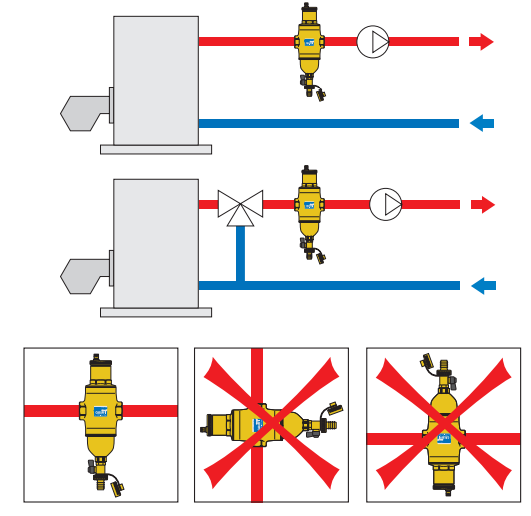

Separatory z serii DISCALDIRT mogą być stosowane w instalacjach grzewczych jak również chłodniczych do stopniowego usuwania powietrza i zanieczyszczeń z instalacji. Zawory powinny być instalowane za kotłem i po stronie ssącej pompy, ponieważ są to miejsca gdzie formują się pęcherzyki powietrza. Urządzenia należy montować w pozycji pionowej. Jeśli separator będzie zamontowany w miejscu gdzie nie ma możliwości jego kontroli, zaleca się zastąpienie standardowego kapturka odpowietrzającego higroskopijnym z serii 5620.

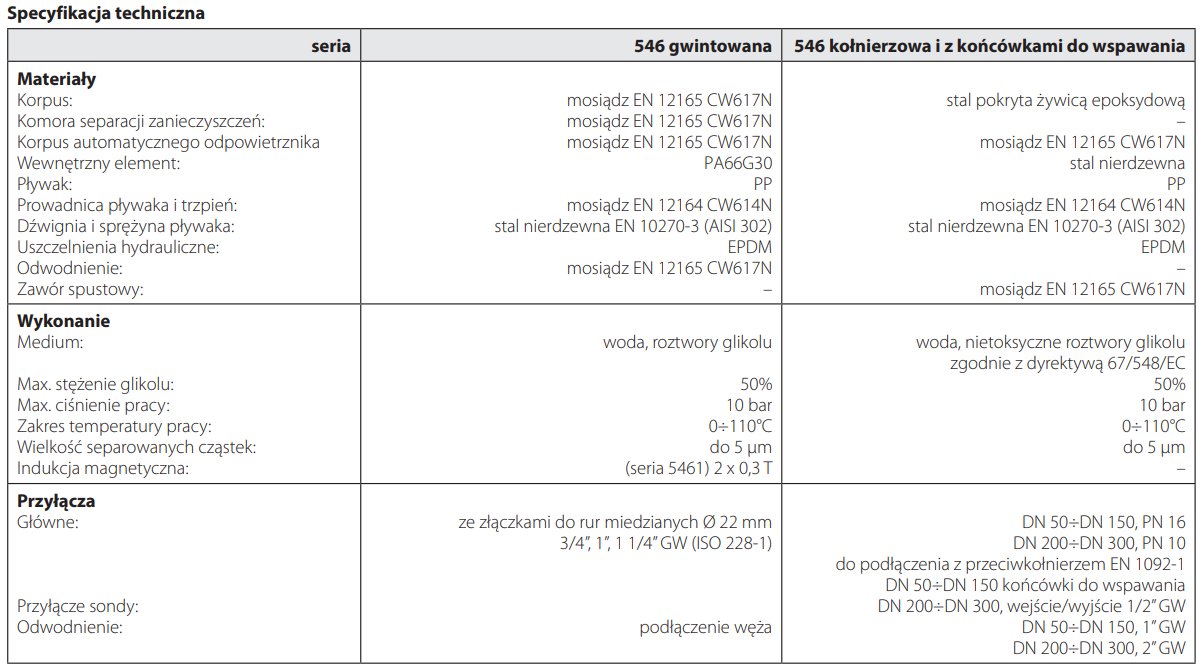

Dane techniczne

Charakterystyka hydrauliczna

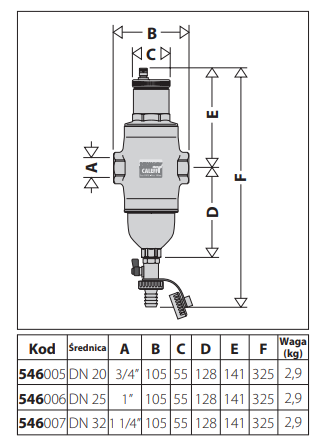

Gabaryty
