CALEFFI ZESTAW DLA CAŁKOWITEJ OCHRONY INSTALACJI 1″ (separator magnetyczny + cleaner + inhibitor korozji) KIT545346

CALEFFI ZESTAW DLA CAŁKOWITEJ OCHRONY INSTALACJI 1″ (separator magnetyczny + cleaner + inhibitor korozji)

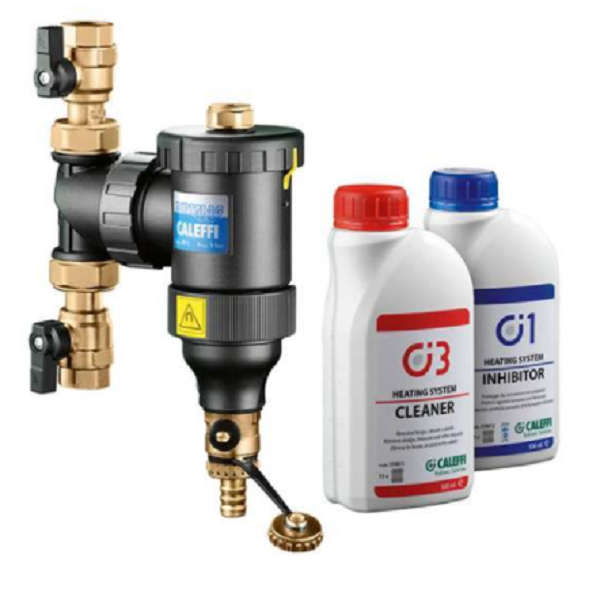

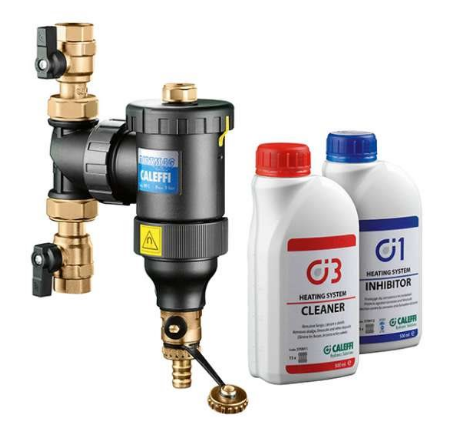

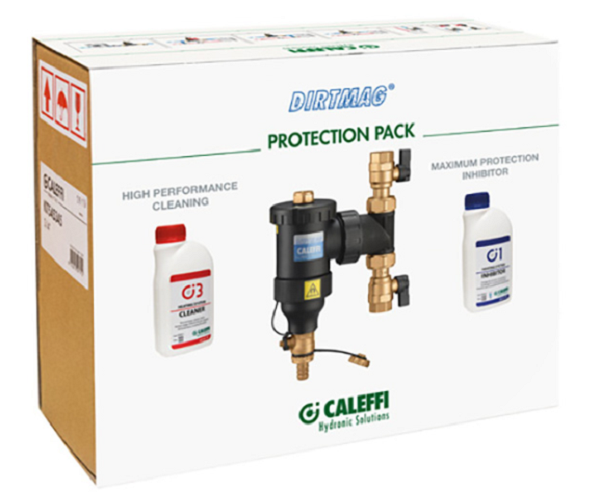

Zestaw zawiera:

• separator magnetyczny DIRTMAG 1″ – nr. kat. 545306
• cleaner C3 500 ml – nr. kat. 570911
• inhibitor korozji 500 ml – nr. kat.570912

Separatory zanieczyszczeń

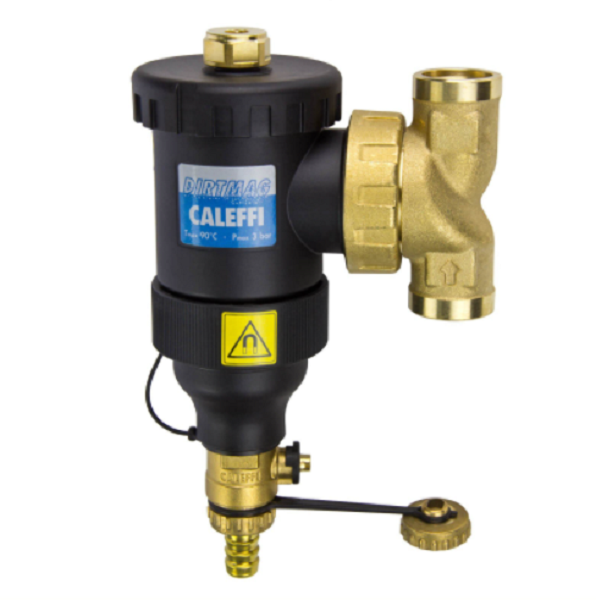

Seria seria 5453

Funkcja

Urządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy, generując przy tym bardzo niskie straty ciśnienia. Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia, ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Wersja z magnesem przeznaczona jest do oddzielenia związków ferromagnetycznych z instalacji. Ze względu na kompozytową budowę separator zanieczyszczeń może być stosowany w instalacjach klimatyzacyjnych. Urządzenie może zostać zamontowane na rurociągach pionowych lub poziomych.

Zasada działania

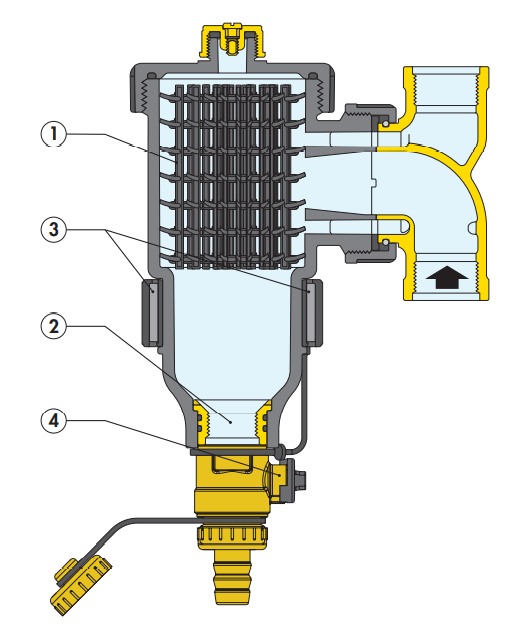

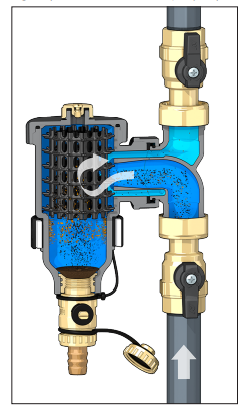

Zasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych. Wewnętrzny element (1) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnią elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone. Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu (3). Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (4) znajdujący się w dolnej części urządzenia.

Szczegóły konstrukcyjne

Technopolimer

Separator zanieczyszczeń został wykonany z technopolimeru przeznaczonego do użytku w instalacjach grzewczych i chłodniczych. Główne cechy tego materiału to:

• duża odporność na obciążenie przy zachowaniu kształtu

• duża odporność na pękanie

• niska chłonność wilgoci

• duża odporność na ścieranie spowodowane przepływającym medium

• odporność na odkształcenia spowodowane zmianą temperatury

• przystosowany do pracy z roztworami glikolu i dodatkami stosowanymi w instalacjach grzewczych. Te podstawowe właściwości w połączeniu ze specjalnym kształtowaniem elementów najbardziej narażonych na obciążenia sprawiają, że urządzenia wykonane z technopolimeru mogą być z powodzeniem stosowane zamiast urządzeń z mosiądzu.

Wewnętrzna struktura ikomora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia;

• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);

• może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Niskie straty ciśnienia i wysoka stała wydajność w czasie

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni. Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

Dostosowanie do rur poziomych lub pionowych

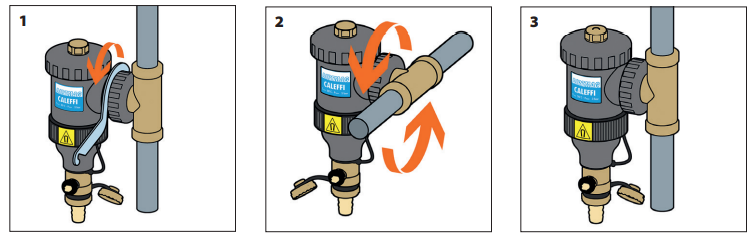

Dzięki specjalnej budowie urządzenie DIRTMAG® może być instalowane na rurociągach poziomych (2), pionowych (3) lub znajdujących się pod kątem 45°.

OBSŁUGA

Odpowietrzenie

W celu odpowietrzenia należy odkręcić śrubę znajdującą się w górnej części urządzenia za pomocą śrubokrętu lub klucza motylkowego.

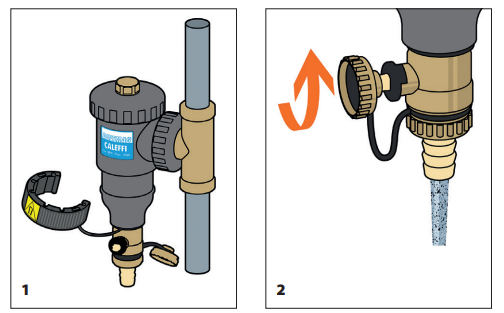

Usunięcie zanieczyszczeń

Zdjąć pierścień magnetyczny (1) i opróżnić komorę zanieczyszczeń otwierając zawór spustowy za pomocą dołączonego klucza (2). Czynność może być wykonana w trakcie normalnej pracy instalacji

Konserwacja

W przypadku konieczności konserwacji należy odkręcić górną pokrywę za pomocą odpowiedniego klucza i wyjąć wewnętrzny element.

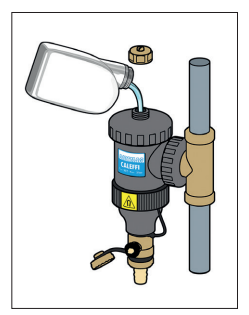

Dozowanie dodatków do wody instalacyjne

Za pomocą urządzenia można dozować dodatki do wody instalacyjnej.

Instalacja

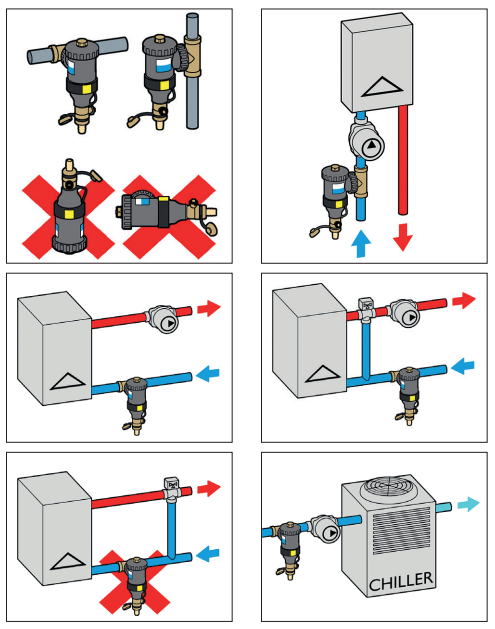

Urządzenie należy instalować zgodnie z kierunkiem przepływu oznaczonym strzałką, na rurociągu powrotnym przed źródłem ciepła/chłodu, najlepiej po stronie ssącej pompy. Korpus musi znajdować się w pozycji pionowej, skierowany śrubą odpowietrzającą ku górze.

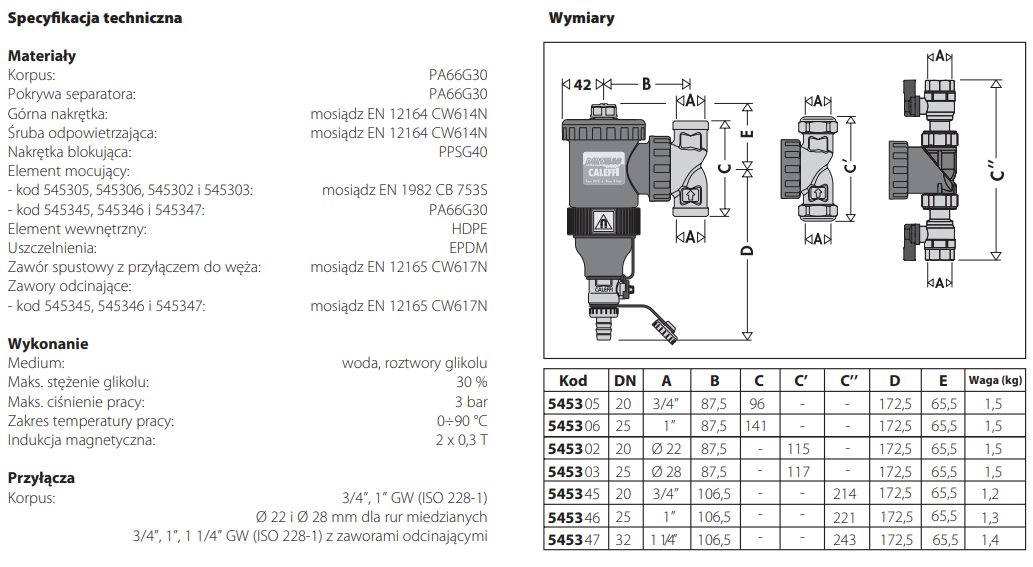

Dane techniczne

C3 CLEANER / C3 FAST CLEANER

W istniejących instalacjach usuwają zgromadzone zanieczyszczenia, kamień kotłowy. W nowych instalacjach stosowany jest podczas pierwszego uruchomienia. Przewidziane do instalacji wysoko i niskotemperaturowych wyposażonych w grzejniki lub ogrzewanie płaszczyznowe. Przeznaczone do stosowania podczas normalnej pracy instalacji, jak również z urządzeniami do czyszczenia instalacji. Pozwalają na zatrzymanie w medium zanieczyszczeń, które mogą być usunięte przy pomocy filtra lub separatora zanieczyszczeń. W przypadku C3 CLEANER zalecane jest stosowanie wraz z separatorami zanieczyszczeń DIRTMAG®, natomiast w przypadku C3 FAST CLEANER z urządzeniem filtrującym z magnesem Caleffi XS®, aby uzyskać najlepsze efekty usuwania zanieczyszczeń. Zastosowanie tych środków nie wymaga opróżniania instalacji. Mogą być stosowane wraz z środkiem przeznaczonym do ochrony instalacji C1 INHIBITOR lub C1 FAST INHIBITOR, a także z pozostałymi środkami chemicznymi do ochrony instalacji, znajdującymi się w ofercie firmy Caleffi.

Właściwości

Formuła środków jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”. Produkt nie pieni się podczas użytkowania. Środki są bezpieczne dla materiałów, z których wykonana jest instalacja

Dozowanie

Cała zawartość butelki lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120m2 ogrzewania podłogowego). Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. Temperatura czynnika ma wpływ na długość czyszczenia. Czas trwania czyszczenia:

• min. 1 godzina w przypadku wody o temperaturze (T > 50°C)

• min. 4 godziny w przypadku wody o temperaturze (30°C < T < 40°C)

• około 1 tydzień w przypadku wody zimnej

C1 INHIBITOR / C1 FAST INHIBITOR

Pozwalają na ochronę nowych oraz istniejących instalacji przed korozją oraz kamieniem. Przewidziane do stosowania w instalacjach wysoko i niskotemperaturowych. W instalacjach niskotemperaturowych zaleca się stosowanie wraz ze środkiem C7 BIOCIDE. Zalecamy wcześniejsze zastosowanie środka C3 CLEANER lub C3 FAST CLEANER. Zgodne z UNI8065 wytycznymi (wytyczne włoskie) i z VDI 2035 (wytyczne niemieckie) dotyczące inhibitorów chemicznych

Właściwości

Formuła środka jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”.

Nie zawiera fosforanów (które mogą powodować zablokowanie łożysk w pompach bezdławnicowych), boranów (karcynogenów), azotanów i EDTA (mogących powodować zanieczyszczenie środowiska).

Dozowanie

Cała zawartość butelki, lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120 m2 ogrzewania podłogowego). W przypadku wody zmiękczonej należy zastosować podwójną dawkę preparatu. Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. W przypadku zastosowania zbyt małej ilości, preparat może być nieskuteczny.
