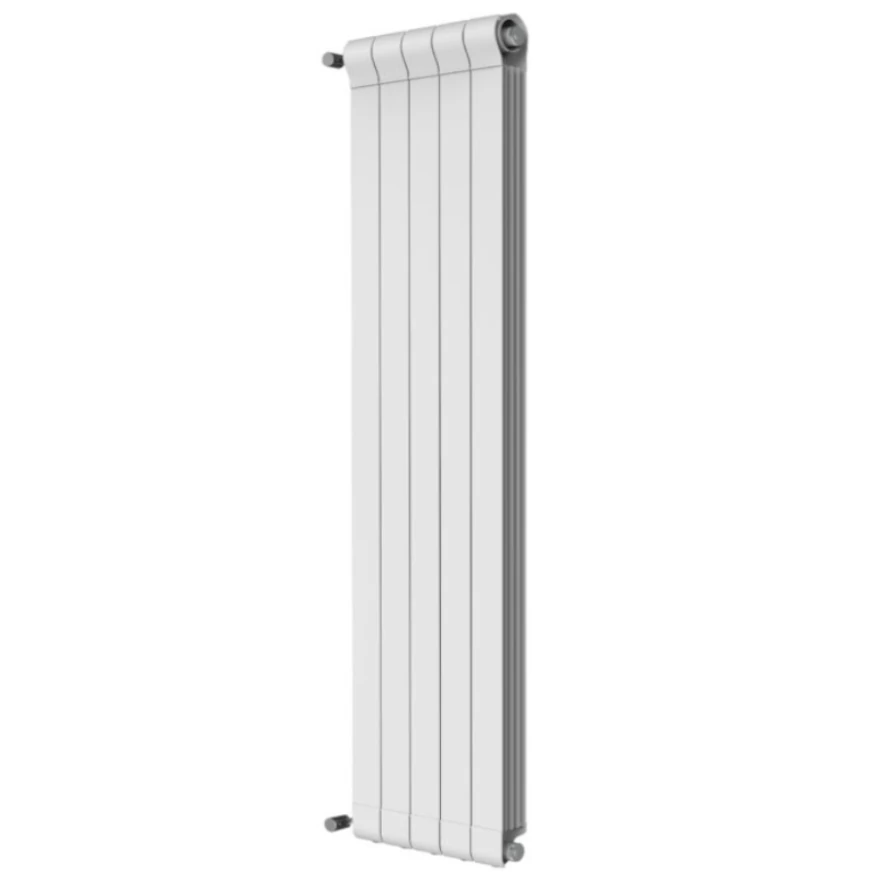

Name: DIAMOND GRZEJNIK ALUMINIOWY OTTIMO H-1800.B. ŻEBERKO
Brand: DIAMOND
SKU: GRZ.OTTIMO H-1800.B.
Availability: InStock

DIAMOND GRZEJNIK ALUMINIOWY OTTIMO H-1800.B. ŻEBERKO

Sprzedaż możliwa jedynie w komplecie – 5 szt.

Wnowoczesnych wnętrzach króluje wysmakowany minimalizm. Praktycznie każdy element wyposażenia musi być dziś nie tylko praktyczny isolidny, ale także ciekawie zaprojektowany. Niezwykle efektowną dekoracją każdej przestrzeni może stać się nawet grzejnik – pod warunkiem, że jest to OTTIMO+. Aluminiowe grzejniki OTTIMO+ rzucają wyzwanie projektantom iarchitektom wnętrz. Czasy, gdy nieestetyczne kaloryfery zasłaniano obudowami, minęły bezpowrotnie – designerskie grzejniki zachęcają do tego, by wyeksponować je wpomieszczeniu. Potencjał dekoracyjny jest ogromny, ajego twórcze wykorzystanie zależy już tylko od wyobraźni… Grzejniki OTTIMO+ wyróżniają się zarówno wyglądem, jak ibardzo dobrymi parametrami. Są produkowane weuropejskich fabrykach iobjęte 10-letnią gwarancją producenta.

KOD PRODUKTU	Pojemność wodna [litr]	Moc grzewcza dla Φ(∆T=30°C) [WAT]	Moc grzewcza dla Φ(∆T=50°C) [WAT]	Moc grzewcza dla Φ(∆T=60°C) [WAT]	Km	Współczynnik „n”
GRZ.OTTIMO H-1800.B.	0,65	145,8	286,5	364,5	1,621	1,322

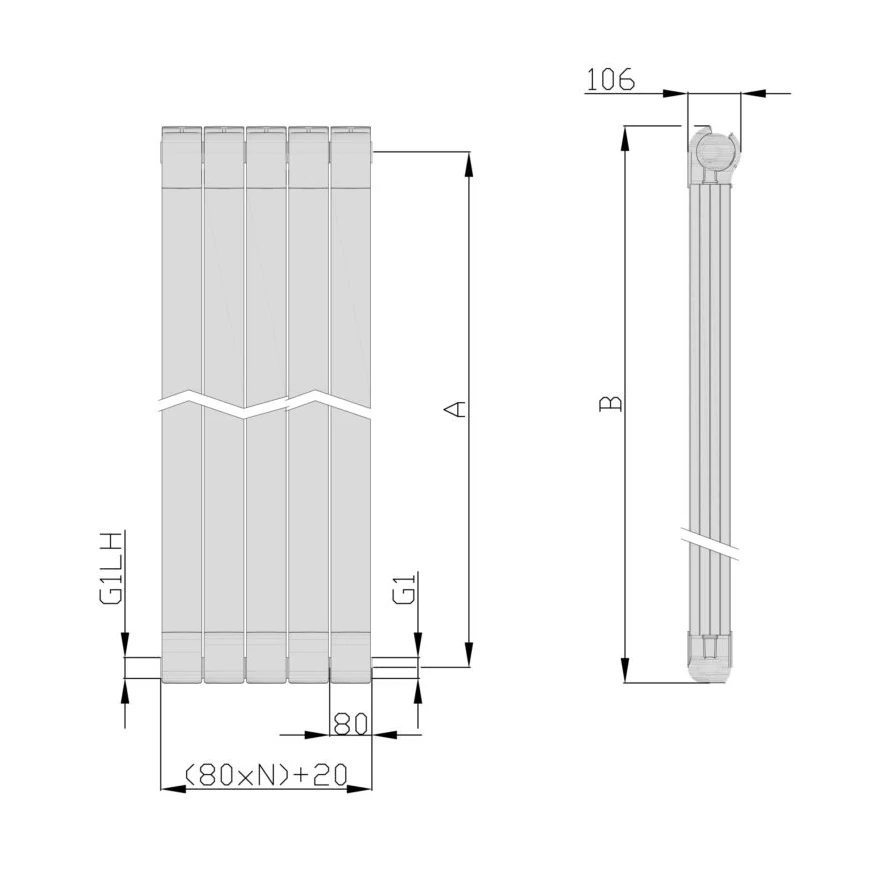

WYSOKOŚĆ B [MM]: 1880

WYMIAR A [MM]: 1800

POJEMNOŚĆ WODNA [LITR]: 0,65

WAGA [KG]: 3,3

SPOSÓB PODŁĄCZENIA GRZEJNIKA ALUMINIOWEGO:

TABELA DOBORU MOCY GRZEWCZYCH – OTTIMO + 1400 (dla 1 elementu)

ΔT (°C)	0	1	2	3	4	5	6	7	8	9
20	70,34	75,01	79,76	84,57	89,46	94,41	99,42	104,49	109,65	114,82
30	120,07	125,37	130,73	136,15	141,61	147,13	152,70	158,32	163,99	169,70
40	175,46	181,27	187,12	192,02	198,96	204,95	210,97	217,04	223,15	229,30
50	235,50	241,73	248,00	254,30	260,65	267,65	273,46	279,91	286,41	292,94
60	299,50	306,10	312,74	319,41	326,11	332,85	339,61	346,42	353,25	360,12
70	367,02	373,95	380,91	387,90	394,92	401,97	409,06	416,17	423,31	430,48

TABELA DOBORU MOCY GRZEWCZYCH – OTTIMO + 1600 (dla 1 elementu)

ΔT (°C)	0	1	2	3	4	5	6	7	8	9
20	77,97	83,15	88,42	93,76	99,18	104,67	110,23	115,86	121,56	127,32
30	133,15	139,03	144,98	150,99	157,06	163,19	169,37	175,61	181,90	188,24
40	194,64	201,08	207,58	214,13	220,73	227,37	234,07	240,80	247,59	254,42
50	261,30	268,21	275,18	282,18	289,23	296,32	303,45	310,62	317,84	325,09
60	332,38	339,71	347,08	354,51	361,93	369,42	376,94	384,49	392,08	399,71
70	407,38	415,07	422,81	430,58	438,38	446,21	454,08	461,98	469,92	477,89

TABELA DOBORU MOCY GRZEWCZYCH – OTTIMO + 1800 (dla 1 elementu)

ΔT (°C)	0	1	2	3	4	5	6	7	8	9
20	85,26	90,94	96,72	102,57	108,51	114,53	120,63	126,81	133,06	139,38
30	145,77	152,23	158,76	165,36	172,02	178,74	185,53	192,37	199,28	206,25
40	213,27	220,35	227,49	234,68	241,93	249,23	256,58	263,98	271,44	278,94
50	286,50	294,10	301,75	309,45	317,20	324,99	332,83	340,71	348,64	356,61
60	364,63	372,69	380,79	388,94	397,12	405,35	413,69	421,93	430,28	438,67
70	447,10	455,56	464,07	472,60	481,20	489,82	498,47	507,17	515,90	524,67

Średnią różnicę temperatur ΔT określa się ze wzoru:

gdzie

t1 – temperatura wody wlotowej do grzejnika °C

t2 – temperatura wody wylotowej zgrzejnika °C

t3 – temperatura powietrza wpomieszczeniu °C

Warunki normalne dla ΔT= 50 °C

t1 = 75 °C; t2 = 65 °C; t3= 20 °C

Przykład odszukania mocy grzejnika wtabeli mocy cieplnych dla warunków inne niż normalne:

Założono:

t1 = 73 °C; t2 = 49 °C; t3 = 22 °C

po podstawieniu do wzoru:

dla wartości ΔT= 39 °C moc cieplna odczytana ztabeli dla grzejnika GEJZER 500 N

(dla 10 elementów) wynosi 847 Wat

Materiał	aluminium
MOC (W)	145,8
Podłączenie	boczne
Kolor	biały Ral 9016
Zastosowanie	pokojowe
Wymiar wysokość (mm)	1800
Gwarancja Producenta (lat)	10
Rodzaj powłoki	epoksydowo-poliestrowa
Waga (kg)	3,3
Maksymalna temperatura wody (C)	120
Maksymalne ciśnienie robocze (bar)	6
Producent	Diamond
Kod producenta	GRZ.OTTIMO H-1800.B.
