53,97 zł
Dostawa na terenie Polski realizowana jest bezpłatnie, niezależnie od wielkości zamówienia. W przypadku dostaw na terenie Europy koszt transportu wynosi 370 zł, a szczegóły realizacji ustalane są indywidualnie.
Oferujemy przejrzyste i elastyczne warunki płatności, dostosowane do potrzeb klientów biznesowych. Dostępne formy płatności oraz terminy realizacji ustalane są indywidualnie. Zapewniamy sprawną logistykę, bezpieczne pakowanie oraz terminową dostawę towarów, co pozwala na ciągłość realizacji projektów budowlanych i instalacyjnych.

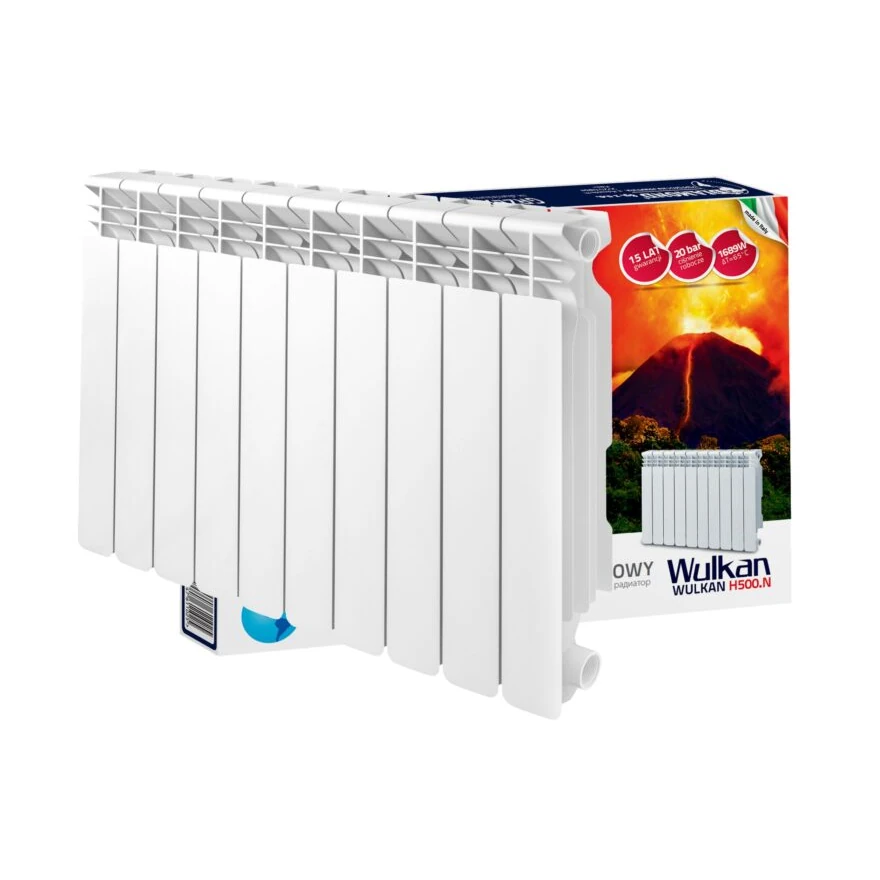

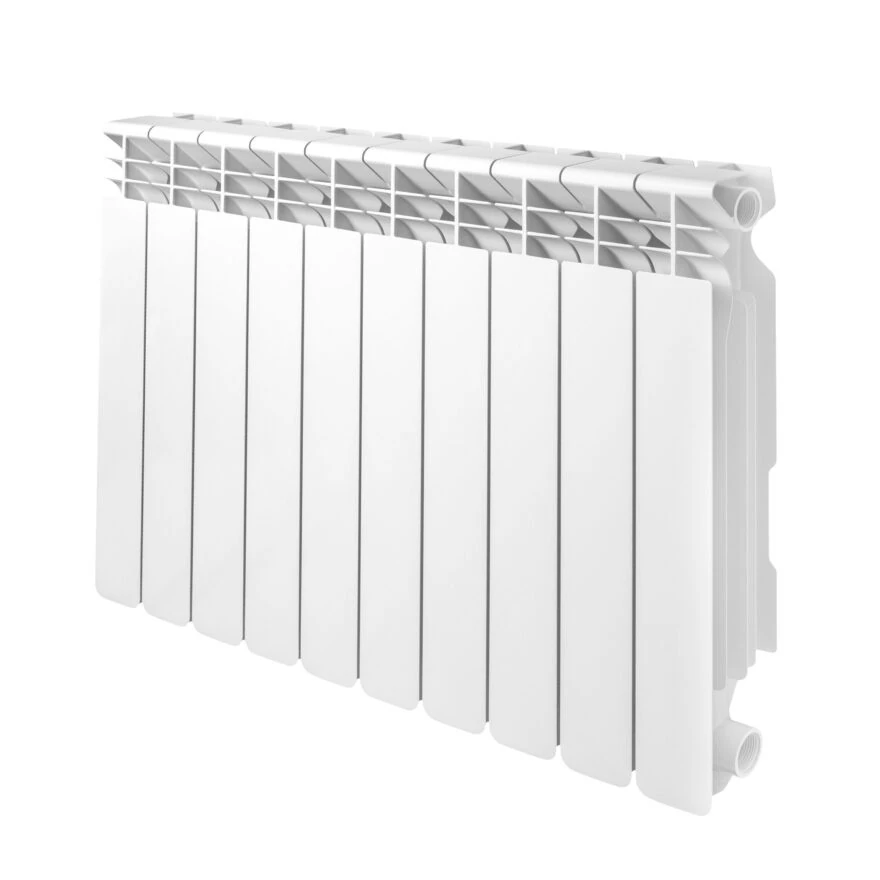

DIAMOND GRZEJNIK ALUMINIOWY WULKAN H-350.N ŻEBERKO
Sprzedaż możliwa jedynie w komplecie – 10 szt.
Grzejnik Gejzer to grzejnik aluminiowy przeznaczony do domowej instalacji grzewczej owysokiej wydajności. Charakteryzuje się mniejszą pojemnością wodną iwiększą powierzchnią grzewczą co zapewnia krótki czas nagrzania. Proces wykończenia polega na pokryciu pierwszą warstwą lakieru wprocesie anaforezy anastępnie polakierowany metodą elektrostatyczną przy użyciu proszku epoksydowo-poliestrowego (RAL 9016) iwypalony wpiecu.
| KOD PRODUKTU | Pojemność wodna [litr] | Moc grzewcza dla Φ(∆T=30°C) [WAT] | Moc grzewcza dla Φ(∆T=50°C) [WAT] | Moc grzewcza dla Φ(∆T=60°C) [WAT] | Km | Współczynnik „n” |
|---|---|---|---|---|---|---|
| GRZ.WULKAN H-350.N.B | 0,26 | 46,2 | 88,8 | 112,1 | 0,59724 | 1,2784 |

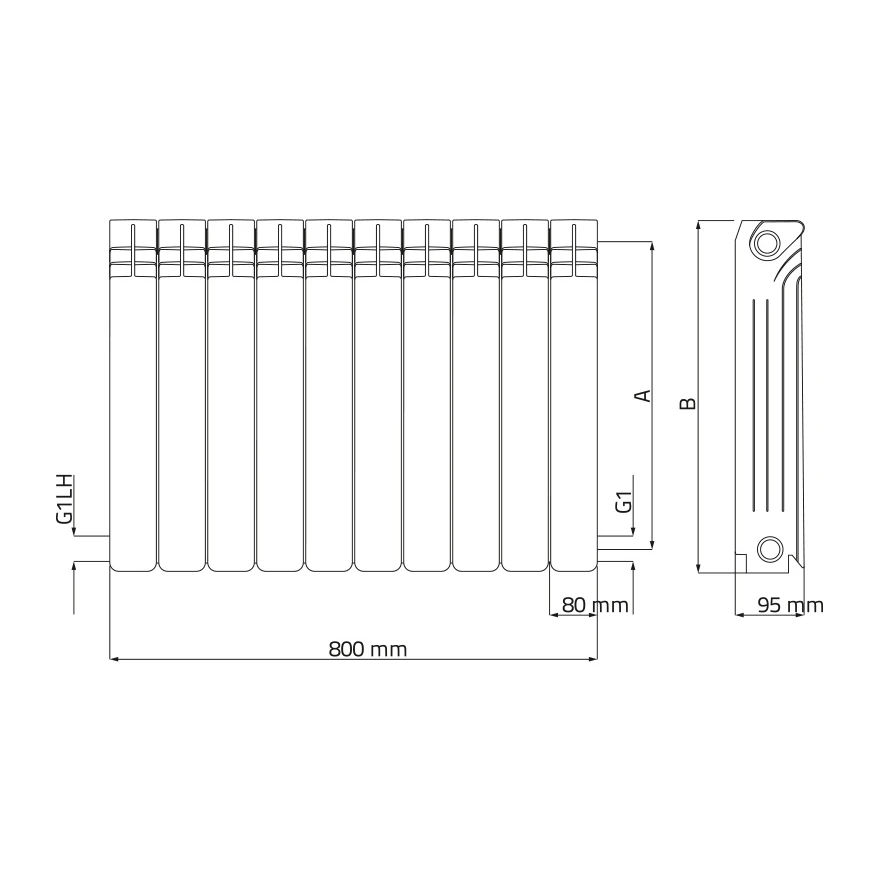

WYSOKOŚĆ B [MM]: 428
ROZSTAW PRZYŁĄCZY A [MM]: 350
POJEMNOŚĆ WODNA [LITR]: 0,26
WAGA [KG]: 1,08
SPOSÓB PODŁĄCZENIA GRZEJNIKA ALUMINIOWEGO:
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H350.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 27,5 | 29,3 | 31,1 | 32,9 | 34,8 | 36,6 | 38,5 | 40,4 | 42,3 | 44,20 |
| 30 | 46,2 | 48,5 | 50,2 | 52,2 | 54,2 | 56,3 | 58,4 | 60,4 | 62,5 | 64,6 |
| 40 | 66,8 | 68,9 | 71,1 | 73,2 | 75,4 | 77,5 | 79,8 | 82,0 | 84,3 | 86,5 |
| 50 | 88,8 | 91,1 | 93,4 | 95,7 | 98,0 | 100,3 | 102,6 | 105,0 | 107,3 | 109,7 |
| 60 | 112,1 | 1145 | 116,9 | 119,3 | 121,7 | 124,2 | 126,6 | 129,1 | 131,5 | 134,0 |
| 70 | 136,5 | 139,0 | 141,5 | 144,0 | 146,6 | 149,1 | 151,6 | 154,2 | 156,8 | 159,3 |
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H500.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 38,1 | 40,5 | 42,9 | 45,4 | 47,9 | 50, | 53,0 | 55,6 | 58,2 | 60,9 |
| 30 | 63,5 | 66,2 | 68,9 | 71,7 | 74,4 | 77,2 | 80,0 | 82,8 | 85,7 | 88,5 |
| 40 | 91,4 | 94,3 | 97,2 | 100,2 | 103,1 | 106,1 | 109,1 | 112,1 | 115,1 | 118,1 |
| 50 | 121,2 | 124,2 | 127,4 | 130,5 | 133,6 | 136,7 | 139,9 | 143,0 | 146,2 | 149,4 |
| 60 | 152,6 | 155,8 | 159,1 | 162,3 | 165,6 | 168,9 | 172,2 | 175,5 | 178,8 | 182,1 |
| 70 | 185,4 | 188,8 | 192,2 | 195,5 | 198,9 | 202,3 | 205,8 | 209,2 | 212,6 | 216,1 |
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H800.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 49,2 | 52,5 | 55,8 | 59,1 | 62,6 | 66,0 | 69,5 | 73,1 | 76,7 | 80,3 |
| 30 | 83,9 | 87,7 | 91,4 | 95,2 | 99,0 | 102,9 | 106,8 | 110,7 | 114,7 | 118,7 |
| 40 | 122,7 | 126,8 | 130,9 | 135,0 | 139,1 | 143,3 | 147,5 | 151,8 | 156,1 | 160,4 |
| 50 | 164,7 | 169,1 | 173,4 | 177,9 | 182,3 | 186,8 | 191,3 | 195,8 | 200,3 | 204,9 |
| 60 | 209,5 | 214,1 | 218,7 | 223,4 | 228,1 | 232,8 | 237,5 | 242,3 | 247,1 | 251,9 |
| 70 | 256,7 | 261,6 | 266,4 | 271,3 | 276,2 | 281,2 | 286,1 | 291,1 | 296,1 | 301,1 |
Średnią różnicę temperatur ΔT określa się ze wzoru:
gdzie
t1 – temperatura wody wlotowej do grzejnika °C
t2 – temperatura wody wylotowej zgrzejnika °C
t3 – temperatura powietrza wpomieszczeniu °C
Warunki normalne dla ΔT= 50 °C
t1 = 75 °C; t2 = 65 °C; t3= 20 °C
Przykład odszukania mocy grzejnika wtabeli mocy cieplnych dla warunków inne niż normalne:
Założono:
t1 = 73 °C; t2 = 49 °C; t3 = 22 °C
po podstawieniu do wzoru:
dla wartości ΔT= 39 °C moc cieplna odczytana ztabeli dla grzejnika GEJZER 500 N
(dla 10 elementów) wynosi 847 Wat
| Materiał | aluminium |
| Podłączenie | boczne |
| Kolor | biały Ral 9016 |
| Zastosowanie | pokojowe |
| Wymiar głębokość (mm) | 95 |
| Wymiar wysokość (mm) | 428 |
| Gwarancja Producenta (lat) | 15 |
| Rodzaj powłoki | epoksydowo-poliestrowa |
| Waga (kg) | 1,08 |
| Maksymalna temperatura wody (C) | 120 |
| Maksymalne ciśnienie robocze (bar) | 20 |
| Producent | Diamond |
| Kod producenta | GRZ.WULKAN H-350.N.B |
| Rozstaw połączeń (mm) | 350 |
