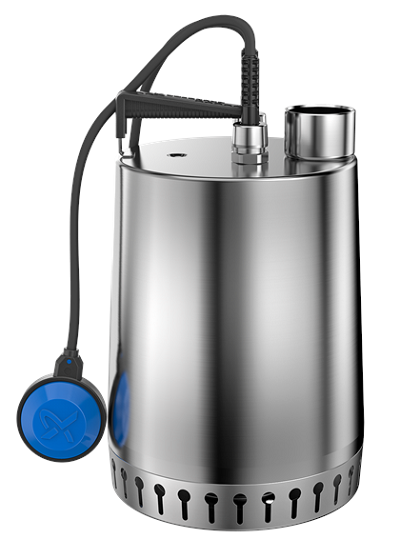

GRUNDFOS UNILIFT AP12.40.08.A1 POMPA ZATAPIALNA DO WODY BRUDNEJ / ODWODNIENIOWA Z PŁYWAKIEM 230V/5M 96001798

GRUNDFOS UNILIFT AP12.40.08.A1 POMPA ZATAPIALNA DO WODY BRUDNEJ / ODWODNIENIOWA Z PŁYWAKIEM 230V/5M 96001798

Długość kabla = 5 m

dane techniczne

Grundfos jest światowym liderem w dziedzinie nowoczesnych technologii pomp i ustanawia trendy w technologii wody. Tworząc pionierskie technologie, które nie szkodzą naszej planecie i poprawiają jakość życia ludzi, firma Grundfos przyczynia się do globalnego zrównoważonego rozwoju. Produkty marki Grundfos to synonim najwyższej jakości oraz funkcjonalności. Pompy Grundfos znajdują szerokie zastosowanie począwszy od gospodarstw domowych po rozbudowane systemy przemysłowe.

UNILIFT AP12.40.08.A1

Poniżej najważniejsze cechyGrundfos UNILIFT AP:

• Pompa zatapialna do odwadniania
• Pionowa, jednostopniowa
• materiał wykonania – stal chromoniklowa
• z pionowym króćcem tłocznym i zblokowanym zatapialnym silnikiem 1-fazowym z klasą izolacji F i zabezpieczeniem termicznym.
• Pompa jest dostarczana z sitem wlotowym, łącznikiem pływakowym do automatycznego załączania pompy.
• Wirnik PÓŁOTWARTY z swobodnym przelotem 12 mm odpowiedni do tłoczenia wody powierzchniowej, gruntowej i deszczowej.
• Podwójny system uszczelnienia wału z pośrednią komorą olejową wypełnioną nietoksycznym olejem.
• Chłodzenie silnika czynnikiem tłoczonym przez płaszcz chłodzący i pionowy kanał tłoczny.
• Łożyska kulkowe, bezobsługowe, trwale nasmarowane.
• Gotowa do użycia, z uchwytem do przenoszenia i 5 m kablem zasilającym. Gniazdo wtykowe wypełnione masą szklaną zapobiegającą przedostaniu się wilgoci do uzwojeń silnika.

Przykłady zastosowania

Parametry techniczne

Charakterystyka

Gabaryty

Dobór

Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP12 przy montażu stacjonarnym. Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:

• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu przez pionowy
• rurociąg tłoczny musi wynosić 1 m/s (1 1/2″ dla AP12.40.xx oraz 2″ dla AP12.50.11)
• minimalna prędkość przepływu przez poziomy rurociąg tłoczny musi wynosić 0.7 m/s (2″ dla AP12.40.xx oraz 2 1/2″ dla AP12.50.11).


UWAGA:

Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m. Wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu „wyłączenia” pompy.
