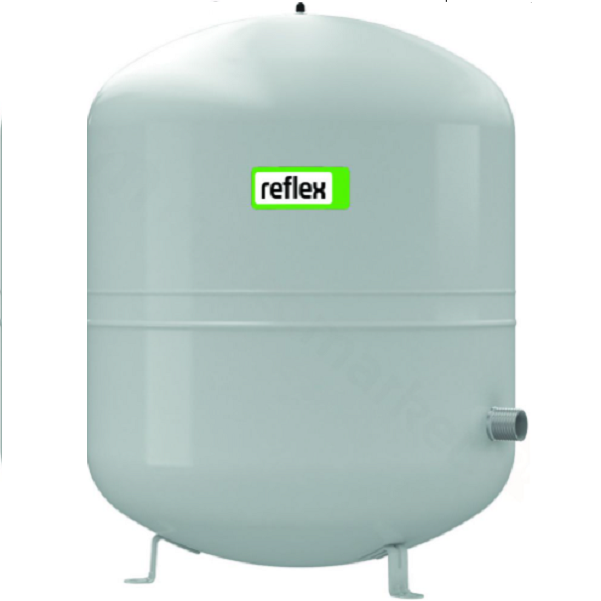

REFLEX S140 NACZYNIE PRZEPONOWE SOLARNE 140L 10 BAR 8211500 (kolor szary, przyłącze 1″, temp. pracy 70C)

REFLEX S140 NACZYNIE PRZEPONOWE SOLARNE 140L 10 BAR 8211500 (kolor szary, przyłącze 1″, temp. pracy 70C)

Czym są ciśnieniowe naczynia ?

Odpowiednie ciśnienie jest podstawowym warunkiem poprawnego funkcjonowania instalacji grzewczych, solarnych i chłodniczych, jak również instalacji służącej do podwyższania ciśnienia. Stosowanie naczynia wzbiorczego ma na celu utrzymanie parametrów instalacji w określonych granicach. Ciśnieniowe naczynia przeponowe są w tej sytuacji nie tylko prostym, ale przede wszystkim zasadnym rozwiązaniem. Poza tym nie wymagają dostarczania energii. Zasada działania ciśnieniowego naczynia wzbiorczego jest bardzo prosta. W naczyniu znajduje się membrana, która oddziela przestrzeń wodną od gazowej i tym samym zapobiega przenikaniu gazu do wody. Przestrzeń wodna jest podłączona do instalacji za pomocą przyłącza.
Reflex oferuje ciśnieniowe naczynia wzbiorcze w dwóch podstawowych wersjach:

Zasada działania

Reflex S

• do instalacji solarnych, grzewczych i chłodniczych z dodatkiem środka przeciw zamarzaniu od 25% do 50 %
• przyłącza gwintowane
• membrana niewymienna, zgodna z normą PN-EN 13831
• dopuszczalna temperatura pracy 70 ºC
• dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 2014/68/UE

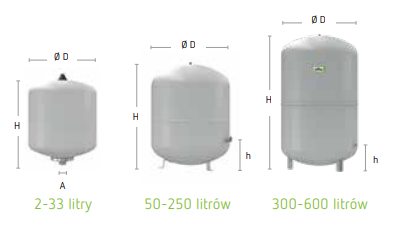

• 2-25 l: wykonanie wiszące; 33 l: z uchwytami mocującymi; od 50 l – stojące
• maks. dopuszczalna temperatura układu 120 ºC

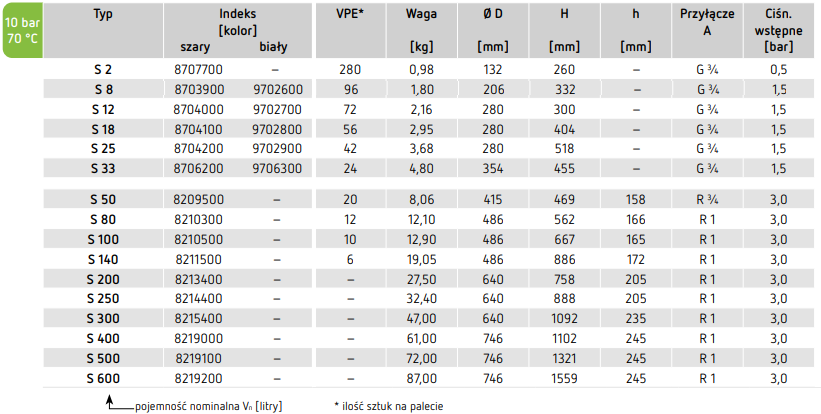

Dane techniczne:

• Dop. ciśnienie pracy:10 bar
• Dop. temp. pracy naczynia: 120 °C
• Dop. temp. pracy membrany: 70 °C
• Ciśnienie wstępne: 0,5 bar (S2); 1,5 bar (S8 – S33); 3 bar (S50 – S600)

Dostępne produkty dodatkowe:

• Wspornik/Taśma do montażu naściennego do naczyń typu 8 – 25
• Złącze odcinające Reflex SU
• Zespół przyłączy Reflex AG
