SCHIEDEL KOMIN DUAL FI120 + FI180 4,33MB

System Schiedel DUAL FI 120 i FI 180 o długości 4,33m

Schiedel Dual to innowacyjny komin wielofunkcyjny umożliwiający odprowadzanie spalin z kotłów na paliwa stałe, gazowe i olejowe, w tym z kotłów kondensacyjnych.

Dwuciągowy system kominowyDual składa się z gładkich oraz profilowanych rur ceramicznych umieszczonych we współnym pustakuz keramzytobetonu.

Właściwości

• maksymalna oszczędność powierzchni mieszkalnej
• brak konieczności zakupu dwóch odrębnych systemów kominowych
• zakres temperatur spalin: dla ciągu spalinowego do 200 ^oC, dla ciągu dymowego do 600 ^oC
• możliwość współpracy ze wszystkimi rodzajami paliw
• odpowiedni dla kotłów kondensacyjnych i kotłów na paliwa stałe
• odporny na działanie kondensatu i pożar sadzy
• dostępny w średnicach: 18 + 12 oraz 20 + 12 cm
• przyjazny architektonicznie
• niższe koszty montażu
• niższe koszty związane z obróbkami dachowymi
• możliwość wykorzystania kanału technicznego
• uniwersalność
• zgodny z EN 13063-1, EN 13063-2 i EN 13063-3
• system oznakowany CE
• 30 lat gwarancji

30 lat gwarancji

system kominowyoznakowany CE

zgodny z EN 13063-1, EN 13063-2 i EN 13063-3

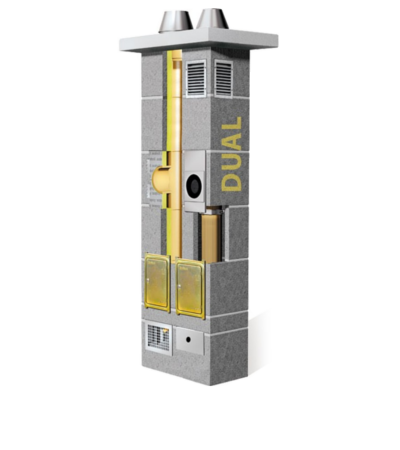

KONSTRUKCJA KOMINA SCHIEDEL DUAL

• Rury ceramiczne

Gładki wkład ceramiczny umieszczony w ciągu dymowym to ceramika o wysokiej gęstości i dużej wytrzymałości na ściskanie. Charakteryzuje się odpornością na wysokie temperatury oraz działanie czynników agresywnych korozyjnie. Jej zadaniem jest odprowadzanie produktów spalania z kotłów z otwartą komorą spalania, co oznacza, że powietrze do spalania jest pobierane wprost z pomieszczenia, w którym urządzenie jest zainstalowane.

Profilowane cienkościenne rury o dł. 66 cm umieszczone są w ciągu powietrzno-spalinowym. Wykonywane metodą izostatycznego prasowania, charakteryzują się bardzo wysokimi parametrami wytrzymałości na ściskanie, szczelnością i odpornością na działanie agresywnego kondensatu, przy jednoczesnym zachowaniu niskiej masy. Zadaniem cienkościennej rury jest odprowadzanie produktów spalania z kotłów z zamkniętą komorą spalania. Powietrze niezbędne do procesu spalania jest pobierane z zewnątrz i przemieszcza się do kotła w kierunku przeciwnym do kierunku przepływu spalin przestrzenią między pustakiem, a ceramicznym wkładem. Profilowana powierzchnia zewnętrzna rur ułatwia ogrzewanie powietrza napływającego do kotła, co wpływa na podniesienie jego sprawności energetycznej.

• Warstwa izolacyjna

Ciąg, w którym umieszczone są rury gładkie jest dodatkowo wyposażony w izolację z wełny mineralnej, która gwarantuje izolację cieplną komina. Klinowe nacięcia mat z wełny mineralnej ułatwiają montaż i zapewniają precyzyjne dopasowanie do rury ceramicznej.

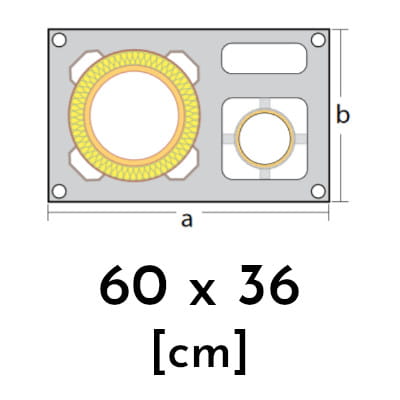

• Pustak zewnętrzny

Oba wkłady ceramiczne są umieszczone we wspólnym pustaku zewnętrznym, który jest wykonany z betonu lekkiego, gwarantując tym samymbezproblemowy i szybki montaż. Kanały przewietrzające w pustaku przeciwdziałają nadmiernemu zawilgoceniu.

Narożniki pustaków posiadają dodatkowe otwory, które w razie potrzeby umożliwiają usztywnienie komina prętami zbrojeniowymi.

• Kanał techniczny

Dodatkowy otwór w pustakuzewnętrznym, tzw. kanał techniczny, możebyć wykorzystany jako kanał instalacyjny do przeprowadzenia np. instalacji solarnej.
W żadnym przypadkunie spełnia on wymagań wentylacji grawitacyjnej
