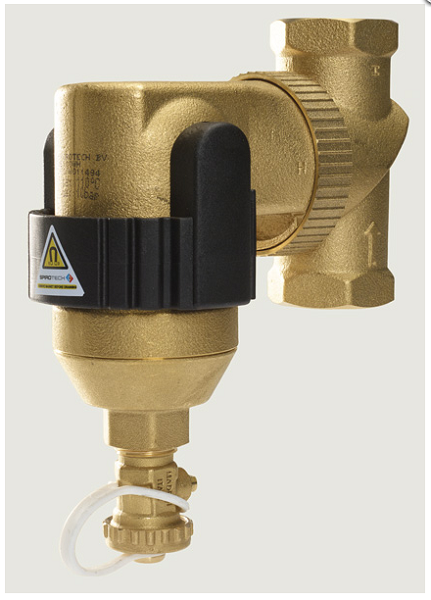

SPIROTECH SPIROTRAP MBC UE100WH MOSIĘŻNY ODMULACZ MAGNETYCZNY (1″)

SEPARATOR ZANIECZYSZCZEŃ SPIROTRAP MBC z magnesem i obrotowym przyłączem 1″

Zastosowanie:

Separator zanieczyszczeń SPIROTRAP MBC służy do usuwania wszelkich zanieczyszczeń stałych z instalacji cieczowych grzewczych/chłodniczych, w których ma miejsce ciągła cyrkulacja czynnika. Dzięki swojej konstrukcji, separator SPIROTRAP MBC jest w stanie wyłapywać zanieczyszczenia wielkości od 5 mikrometrów wzwyż, przy małych oporach przepływu i braku możliwości zablokowania urządzenia (zanieczyszczenia gromadzą się w komorze kolekcyjnej, poza strugą płynącej wody). Dodatkowo SPIROTAP MBC wyposażony jest w zewnętrzny magnes, który skutecznie wspomaga wyłapywanie cząsteczek magnetytu, będącego dużym zagrożeniem dla pomp i innych, drogich armatur w instalacji. Usuwanie zanieczyszczeń odbywa się w sposób ciągły, bez przerywania pracy systemu. Centralna separacja zanieczyszczeń pozwala ograniczyć ilość obejść filtrów, filtrów wymiennych i zaworów odcinających. Wszystko to zapewnia wyciszenie pracy instalacji, przedłużenie żywotności jej elementów i redukcję kosztów obsługi układu grzewczego/chłodniczego. SPIROTRAP MBC wyposażony jest w obrotową flanszę przyłączeniową, która umożliwia montaż separatora na dowolnie przebiegających rurociągach – poziomych, pionowych i ukośnych. Dobór urządzenia ze względu na przepływ w miejscu montażu separatora.

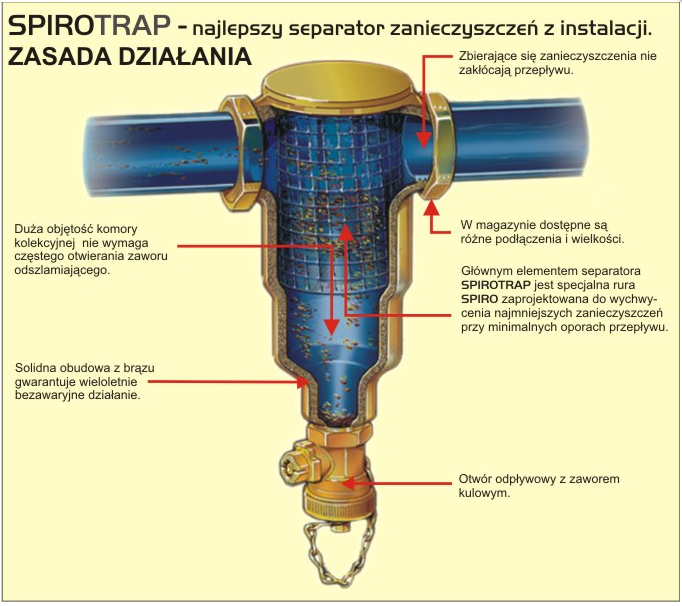

Zasada działania:

• zanieczyszczenia mogą być usunięte z systemu bez przerywania jego działania,
• wszystkie zanieczyszczenia mogą być usunięte w jednym centralnym miejscu obsługi systemu bez szczególnych zabiegów konserwacyjnych i wymiany filtrów, ograniczona potrzeba obsługi,
• przedłużona żywotność elementów instalacji,
• brak potrzeby instalowania obejść filtrów, zaworów odcinających, oraz filtrów wymiennych,
• wyciszenie pracy instalacji,
• minimalne opory przepływu.

Montaż:

Montaż w pozycji pionowej, na rurociągach poziomych, pionowych i ukośnych. Montaż w instalacji na powrocie przed kotłem/ wymiennikiem/agregatem chłodniczym. Przy montażu pamiętać o zachowaniu odpowiedniej odległości od podłogi dla odpływu do kanalizacji lub naczynia podstawianego w trakcie spustu zanieczyszczeń.

Obsługa:

Po zamontowaniu separator SPIROTRAP MBC w sposób ciągły wyłapuje zanieczyszczenia. Co pewien czas (uzależniony od przewidywanej ilości zanieczyszczeń), należy zdjąć magnes z korpusu i ostrożnie otworzyć zawór w dolnej części separatora, spuszczając nagromadzone w komorze kolekcyjnej zanieczyszczenia do uprzednio podstawionego naczynia lub do kanalizacji. Po zakończeniu czyszczenia zamknąć zawór spustowy i założyć magnes na korpus separatora.

Wykonanie:

Korpus z mosiądzu. Zawór spustowy oraz pozostałe elementy wewnętrzne i uszczelnienia z materiałów i tworzywa odpornego na wysoką temperaturę i starzenie.

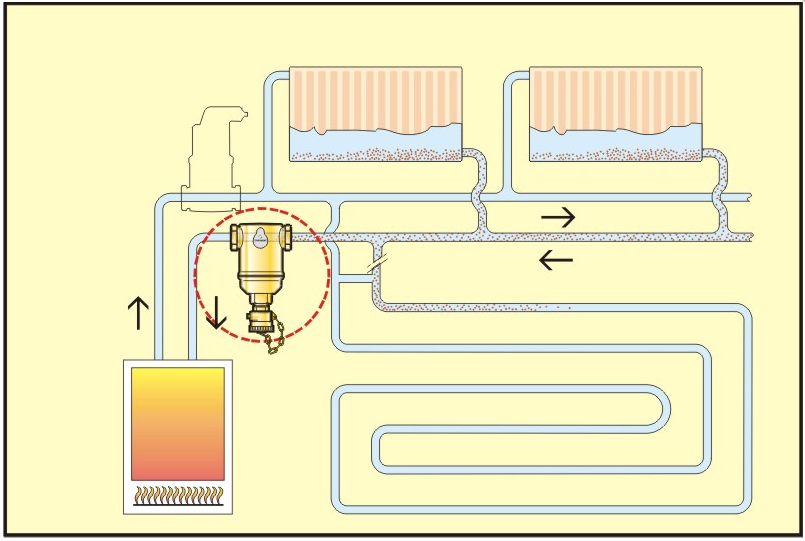

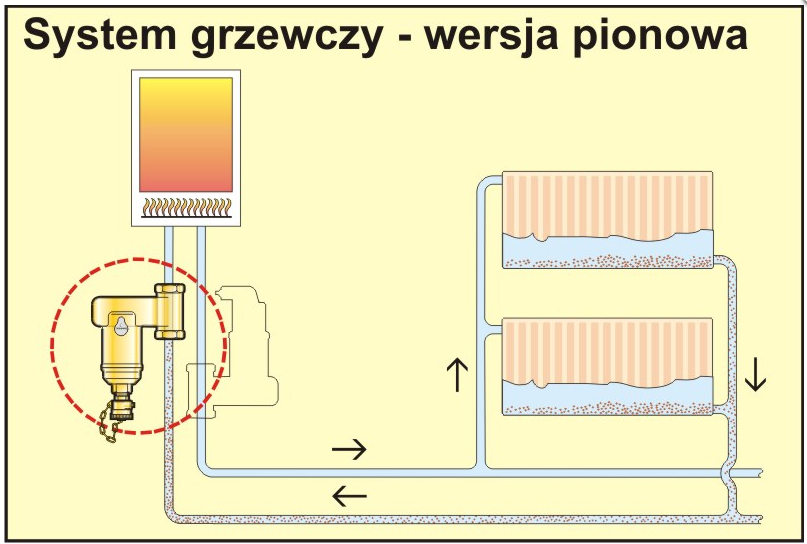

Schematy aplikacyjne:

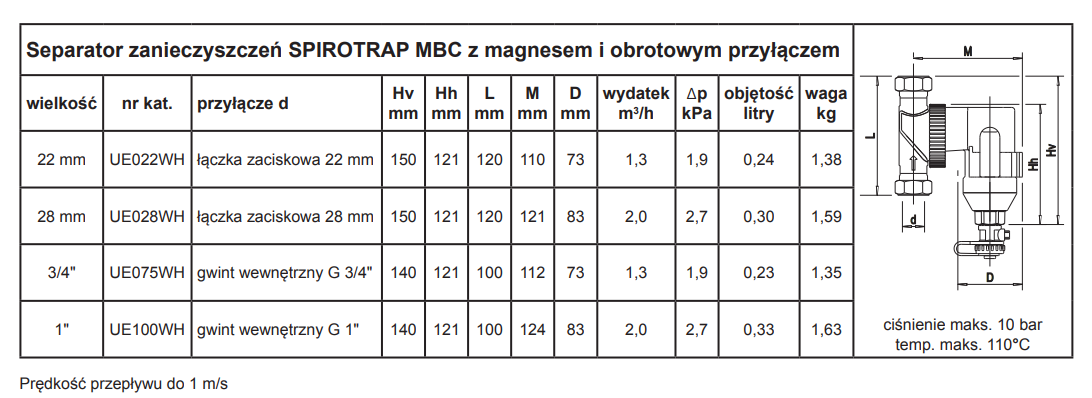

Gabaryty:
