Sterownik do pompy CWU

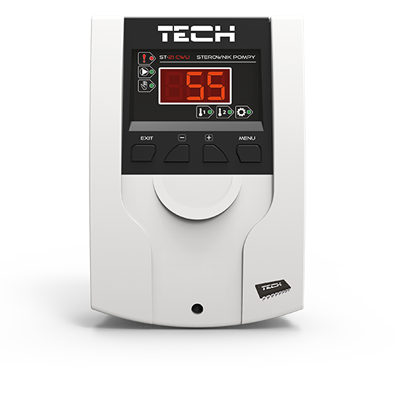

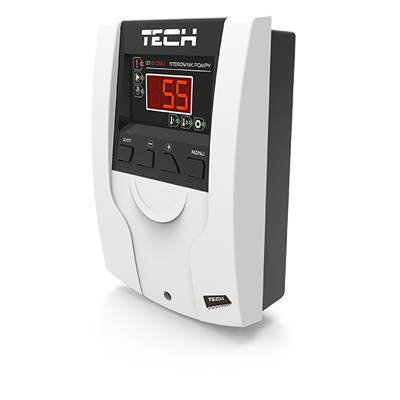

Regulator ST-21 CWUto uniwersalny cwu przeznaczony do zarządzaniapompą obiegową.Sterownik pompy cwuwyposażony jest w dwa czujniki temperatury, a jego zadaniem jest załączenie pompy, jeśli różnica temperatur czujników przekroczy zadaną wartość (T2-T1 ≥ Δ), o ile T2 ≥ Próg minimalny załączenia pompy.
Wyłączenie pompy nastąpi, gdy T2 ≤ T1 lub T2 < Próg minimalny załączenia pompy – 2°C (stała histereza) lub gdy T1 osiągnie temperaturę zadaną.

Gdzie:T2– temperatura kotła,T1– temperatura bojlera (bufor).

Sterownik pompy cwu – zalety korzystania

Sterownik cwuzapobiega niepotrzebnej pracy pompy oraz niepożądanemu wychłodzeniu zbiornika, gdy temperatura zasilania spadnie. W ten sposóbsterownik pompy cwupozwala zaoszczędzić energię elektryczną, jak i przedłuża żywotność pompy. Regulator ST-21 CWU wyposażony jest w system zapobiegający zastaniu pompy podczas dłuższego postoju. Co około 10 dni pompa załączana jest na 1 minutę.

Sterownik cwu– skuteczna ochrona przed zamarzaniem

Dodatkową funkcją jest ochrona instalacji przed zamarzaniem. Po spadku temperatury na czujniku kotła lub zbiornika poniżej 6°C pompa załącza się na stałe. Jej wyłączenie nastąpi, gdy temperatura w obiegu osiągnie wartość 7°C.

Obsługa regulatora ST-21 CWU

Sterownik pompy cwu ST-21 CWUto urządzenie, na którym zmiany podglądu temperatur czujników dokonuje się poprzez naciśnięcie przycisków MINUS (temp. wody w bojlerze) oraz PLUS (temp. wody zasilającej na kotle). W głównym menusterownika pompy cwuznajdują się takie funkcje jak: praca ręczna, delta załączenia pompy, próg załączenia, próg wyłączenia oraz ustawienia fabryczne.

Sterownik cwu – instalacja

Montaż urządzenia powinna przeprowadzić wyłącznie osoba z odpowiednim doświadczeniem i stosownymi uprawnieniami. Czujniksterownika pompy cwupowinien zostać przymocowany opaską zaciskową oraz odizolowany od czynników zewnętrznych za pomocą taśmy izolacyjnej.

Funkcje realizowane przez sterownik cwu:

• sterowanie pompą
• funkcja antystop
• funkcja antyzamarzanie
• sterowanie wyjściem beznapięciowym

Wyposażenie sterownika pompy cwu:

• wyświetlacz LED
• dwa czujniki temperatur
