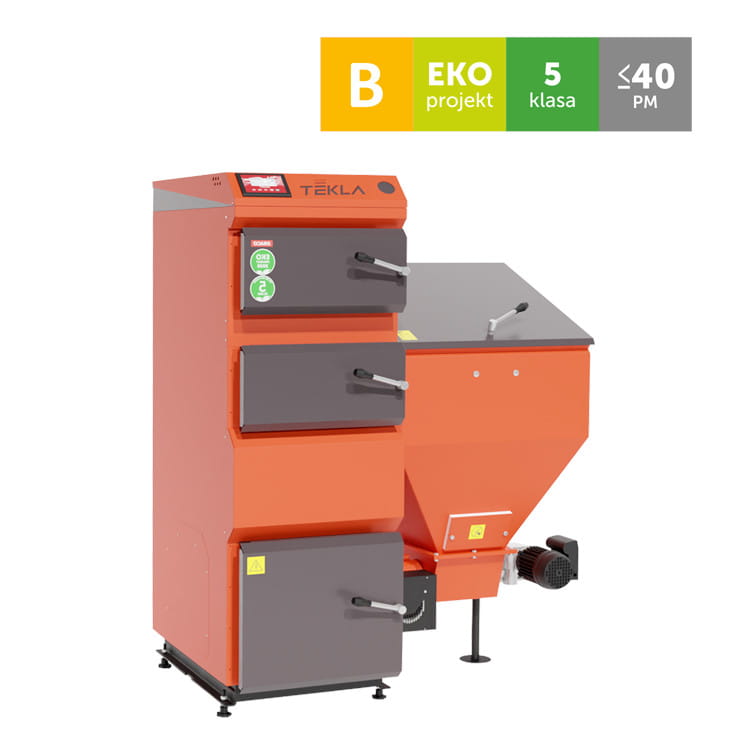

TEKLA KOCIOŁ AUTOMATYCZNY NA WĘGIEL GROSZEK DRACO 35 KW – ZASOBNIK PO PRAWEJ STRONIE

TEKLA KOCIOŁ AUTOMATYCZNY NA WĘGIEL GROSZEK DRACO 35 KW – ZASOBNIK PO PRAWEJ STRONIE

Serie 35 75 150

Stalowy kocioł jednopaleniskowy z automatycznym ślimakowym podajnikiem paliwa

KLASA 5 – model: 35, 75, 150

EKOPROJEKT – model: 35, 75, 150

KLASA EFEKTYWNOŚCI ENERGETYCZNEJ – model: 35 – B 75 – B 150 – B

Zdjęcia produktów mają charakter wyłącznie informacyjny.

Sprawdzony od wielu lat na rynku kocioł DRACO wyposażony jest bardzo efektywny wymiennik wykonany z wysokiej jakości, atestowanej stali o grubości 8 mm. Duży otwór rewizyjny w górnej części wymiennika pozwala na łatwe i szybkie czyszczenie. W kotle zainstalowane jest trwałe, żeliwne palenisko retortowe, do którego paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Prawidłowe funkcjonowanie zapewnia regulator elektroniczny z dużym, czytelnym ekranem LCD. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa.

Kotły serii DRACO posiadają 5 KLASĘ według Normy PN EN 303-5:2012 PN EN 303-5:2012jest normą dotyczącą kotłów grzewczych na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500kW. Klasyfikuje kotły pod względem sprawności cieplnej oraz emisji szkodliwych substancji do środowiska.

Zalety kotła:

• 5 lat gwarancji na szczelność wymiennika kotła
• wymiennik kotła z wysokiej jakości stali grubości8 mm(25 kW), pozostałe 6 mm
• praca w trybie pogodowym
• automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego
• możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym
• sterowanie2 obiegami grzewczymi(2 niezależne charakterystyki pogodowe) oraz obiegiem CWU­
• możliwość włączenia pracy kotła w systemiePID(3-poziomowa modulacja mocy)
• możliwość podłączenia termostatu pokojowego
• niski poziom substancji szkodliwych w spalinach

Budowa

1. Płomieniówkowo – półkowy wymiennik ciepła
2. System katalizatorów ceramicznych i wkładów stalowych
3. Palnik retortowy z żeliwnym rusztem
4. Stopki do regulacji poziomu kotła

Dane techniczne

Wymiary

* Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.

* Stopki dostępne są w kotłach o mocy do 50 kW.

** W kotle DRACO 150 – przyłącza wody grzewczej znajduje się z góry (wyjście ciepłej wody) oraz z tyłu na dole (powrót zimnej wody do kotła), w pozostałych kotłach obydwa przyłącza znajdują się z tyłu kotła (odpowiednio w górnej i dolnej jego części).

Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej.Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.

Palnik

Palnik retortowy instalowany w kotłach DRACO

W kotłach mocy 150 kW występuje podwójny nadmuch oraz podwóje palenisko

Schematy

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.

1– Kocioł,2– Sterownik kotła,3– Zawór mieszający czterodrogowy z siłownikiem,4– Naczynie wzbiorcze otwarte,5– Zawór zwrotny,6– Zawór bezpieczeństwa 1,5 bar,7– Pompa c.w.u.,8– Pompa c.o. 1., 9– Ogrzewanie c.o. 1,10– Zawór zwrotny,11– Ogrzewanie c.o. 2,12– Czujnik pokojowy,13– Zbiornik c.w.u.,14-Zawór kulowy,15– Pompa c.o. 2,16– Zawór mieszający trzydrogowy z siłownikiem,17– Filtr, 18– Odpowietrznik automatyczny,T1– Czujnik temp. kotła,T2– Czujnik temp. powrotu,T3– Czujnik temp. c.o. 1,T4– Czujnik temp. c.o. 2,T5– Czujnik temp. zewnętrznej,T6– Czujnik temp. c.w.u.,

Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Select

1 – Kocioł, 2 – Sterownik kotła, 3 – Zawór mieszający czterodrogowy z siłownikiem, 4 – Naczynie wzbiorcze zamknięte, 5 – Pompa c.w.u., 6 – Zawór bezpieczeństwa 1,5 bar, 7 – Filtr, 8 – Pompa c.o. 1, 9 – Ogrzewanie c.o. 1, 10 – Zbiornik c.w.u., 11 – Pompa c.o. 2, 12 – Zawór zwrotny, 13 – Zawór mieszający trzydrogowy z siłownikiem, 14 – Czujnik pokojowy, 15 – Zawór zwrotny, 16 – Zawór DBV-1, 17– Zawór, 18 – Ogrzewanie c.o. 2, 19 – Odpowietrznik automatyczny, 20 – Manometr, T1 – Czujnik temp. kotła, T2 – Czujnik temp. powrotu, T3 – Czujnik temp. c.o. 1, T4 – Czujnik temp. c.w.u., T5 – Czujnik temp. zewnętrznej, T6 – Czujnik temp c.o. 2,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Select

1 – Kocioł, 2 – Sterownik kotła, 3 – Zbiornik c.w.u., 4 – Naczynie wzbiorcze zamknięte, 5 – Sprzęgło hydrauliczne, 6 – Zawór mieszający trzydrogowy z siłownikiem, 7 – Zawór DBV, 8 – Zawór bezpieczeństwa 1,5 bar, 9 – Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 – Pompa c.o., 13 – Filtr, 14 – Zawór, 15 – Czujnik pokojowy, 16 – Ogrzewanie c.o. 1, 17 – Manometr, 18 – Odpowietrznik automatyczny, T1 – Czujnik temp. powrotu, T2 – Czujnik temp. c.w.u T3 – Czujnik temp. zewnętrznej, T4 – Czujnik temp. c.o. 1, T5 – Czujnik temp. c.o. 2, T6 – Czujnik temp. kotła.
